نحوه نصب کلید کولر آبی

نحوه نصب کلید کولر آبی چگونه است؟

کولر آبی یکی از سیستم‌های خنک‌کننده رایج در مناطق خشک و نیمه‌خشک است که با استفاده از تبخیر آب، هوای خنک را به محیط منتقل می‌کند. نصب صحیح کلید کولر آبی از اهمیت بالایی برخوردار است زیرا این کلید وظیفه کنترل روشن و خاموش شدن کولر و همچنین تنظیم سرعت فن و پمپ آب را بر عهده دارد. اگر کلید به درستی نصب نشود، ممکن است باعث ایجاد مشکلاتی مانند عملکرد نادرست کولر، افزایش مصرف انرژی یا حتی آسیب به موتور و سایر قطعات سیستم شود. در این مطلب به آموزش نحوه نصب کلید انواع کولرهای آبی می‌پردازیم.

کولر آبی و اجزای آن

کولر آبی دستگاهی است که با استفاده از تبخیر آب، هوای گرم را خنک می‌کند. این دستگاه برخلاف کولرهای گازی از هیچ ماده مبرد شیمیایی استفاده نمی‌کند و با استفاده از انرژی الکتریکی فقط یک موتور برای به حرکت درآوردن پروانه‌ها و پمپ آب دارد.

کولر آبی برای آب و هوای گرم و خشک مناسب است. در این نوع آب و هوا، رطوبت نسبی هوا پایین است و تبخیر آب به راحتی انجام می‌شود. در نتیجه، کولر آبی می‌تواند به طور مؤثر هوا را خنک کند. اما در آب و هوای گرم و مرطوب، رطوبت نسبی هوا بالاست و تبخیر آب به سختی انجام می‌شود. در این شرایط، کولر آبی کارایی چندانی ندارد و ممکن است حتی باعث افزایش رطوبت هوا شود. در این مناطق، کولرهای گازی به دلیل عدم وابستگی به تبخیر آب، گزینه مناسب‌تری هستند.

در دوره آموزش برق ساختمان در آموزشگاه فنی سازان صفر تا صد نحوه نصب کلید کولر آبی به صورت کاملا عملی آموزش داده می شود.

اجزای کولر آبی

اجزای اصلی یک کولر آبی عبارتند از:

• پوسته (بدنه): محفظه‌ای که تمام قطعات کولر را در خود جای می‌دهد. معمولا از جنس گالوانیزه یا فلز با پوشش رنگ مقاوم در برابر زنگ زدگی ساخته می‌شود.

• موتور: نیروی محرکه‌ کولر است که پروانه‌ها را به چرخش در می‌آورد. موتور کولرهای آبی معمولا از نوع موتورهای دو دور با خازن دائم کار و موتورهای دو دور با سیم پیج راه انداز هستند.

• پروانه‌ها (فن حلزونی): تیغه‌هایی که با چرخش توسط موتور، هوا را به داخل کولر می‌کشانند و پس از عبور از پوشال‌ها، هوای خنک را به بیرون هدایت می‌کنند.

• پمپ آب: آب را از مخزن به پوشال‌ها می‌رساند تا تبخیر شود.

• مخزن آب: مخزنی که آب مورد نیاز برای خنک‌سازی هوا را در خود نگه می‌دارد. این مخزن معمولا از جنس پلاستیک یا فلز ساخته شده و دارای شناور برای کنترل سطح آب است.

• شناور: وسیله‌ای مکانیکی که سطح آب مخزن را کنترل و از سرریز شدن آب جلوگیری می‌کند.

• پوشال‌ها: لایه‌هایی از جنس سلولز یا مواد مشابه که آب را جذب کرده و سطح تبخیر را افزایش می‌دهند. پوشال‌ها به تبخیر آب و خنک شدن هوا کمک می‌کنند.

• صفحه توزیع آب: آب را به طور یکنواخت روی پوشال‌ها پخش می‌کند.

• دریچه هوا (ورودی و خروجی): هوای گرم از دریچه‌ی ورودی به داخل کولر کشیده شده و هوای خنک از دریچه‌ی خروجی به بیرون هدایت می‌شود.

• کلید کولر: برای خاموش و روشن کردن کولر و تنظیم سرعت موتور آن استفاده می‌شود.

• سیم کشی و اتصالات الکتریکی: برای اتصال موتور و پمپ به منبع برق.

بعضی از کولرهای آبی ممکن است دارای ویژگی های اضافی مانند تایمر، رطوبت سنج، یا سیستم کنترل از راه دور نیز باشند.

دوره های آموزشی پیشنهادی: آموزش برق صنعتی آموزش نصب کولر گازی

کلید کولر آبی چیست و چه کاربردی دارد؟

کلید کولر آبی به عنوان یک کنترل‌کننده دستی یا اتوماتیک برای روشن و خاموش کردن و تنظیم سرعت فن در کولر آبی استفاده می‌شود. این کلید با اتصال به مدار برق کولر، امکان مدیریت عملکرد دستگاه را فراهم می‌کند.

علاوه بر این، برخی از کلیدهای کولر آبی دارای قابلیت‌های پیشرفته‌تری مانند تنظیم سرعت فن یا تایمر هستند که به بهینه‌سازی مصرف انرژی و افزایش راحتی کاربر کمک می‌کنند. در کل، کلید کولر آبی نقش اساسی در کنترل و مدیریت عملکرد کولر ایفا می‌کند.

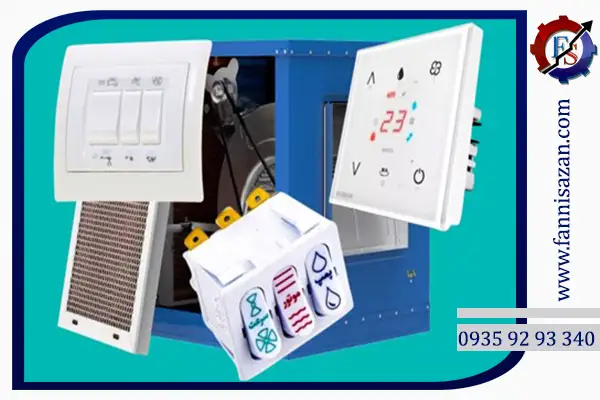

انواع کلید کولر آبی

کلیدهای کولر آبی از جنبه نوع قرار گرفتن به دو نوع روکار و توکار تقسیم می‌شوند. این کلیدها از نظر تعداد پل به انواع رایج سه پل و چهار پل تقسیم می‌شوند. همچنین انواع جدیدتری مثل کلید هوشمند کولر آبی نیز موجود هستند.

به طور کلی انواع کلیدهای کولر آبی شامل موارد زیر است:

 کلید روکار  کلید توکار  کلید سه پل  کلید چهار پل  کلید هوشمند در ادامه به توضیح نحوه نصب هر یک از این کلیدها می‌پردازیم. مقالات پیشنهادی: برقکار ساختمان کلید و پریز برق علت ضعیف شدن برق ساختمان فاز برق دارد یا نول

مراحل نصب انواع کلید کولر آبی

مراحل نصب کلید کولرهای آبی به طور کلی دارای مراحل زیر است:

1. خاموش کردن برق: قبل از هر چیز، برق ساختمان یا کولر آبی را قطع کنید تا از هرگونه حادثه ناشی از برق‌گرفتگی جلوگیری شود.

2. انتخاب محل نصب کلید: مکان مناسب برای نصب کلید را انتخاب کنید، معمولاً در نزدیکی کولر یا در محل دسترسی راحت به کولر است.

3. آماده‌سازی سیم‌ها: سیم‌های لازم برای اتصال به کلید کولر آبی را آماده کنید. معمولاً سیم‌های فاز، نول و زمین برای اتصال به کولر مورد نیاز است.

4. اتصال سیم‌ها به ترمینال‌ها: سیم‌ها را طبق نقشه سیم ‌کشی به ترمینال‌های کلید کولر آبی متصل کنید. سیم فاز معمولاً به ورودی کلید و سیم نول به خروجی متصل می‌شود. روش اتصال سیم‌ها را در مورد انواع کولرها در ادامه توضیح خواهیم داد.

5. نصب کلید: کلید کولر آبی را در محل مناسب نصب کرده و آن را به دیوار یا سطح مورد نظر متصل کنید.

6. اتصال به سیستم هوشمند (در صورت استفاده): اگر کلید هوشمند است، آن را به اپلیکیشن مربوطه متصل کرده و تنظیمات دلخواه را برای کنترل از راه دور انجام دهید.

7. بررسی و آزمایش عملکرد: برق را وصل کرده و عملکرد کلید کولر آبی را آزمایش کنید تا از درست کار کردن سیستم اطمینان حاصل کنید.

این مراحل باید با دقت انجام شود تا نصب کلید کولر آبی به درستی و به صورت ایمن انجام گیرد.

نصب کلید کولر آبی روکار

کلید روکار نوعی از کلیدهای کولر است که به صورت سطحی روی دیوار نصب می‌شود و نیازی به ایجاد حفره در دیوار ندارد. این کلیدها معمولاً برای نصب سریع و آسان استفاده می‌شوند و به راحتی قابل تعویض یا تعمیر هستند. کلیدهای روکار به دلیل سادگی در نصب و دسترسی، گزینه‌ای محبوب برای کنترل کولرهای آبی در فضاهای مسکونی و تجاری محسوب می‌شوند. نصب کلید کولر آبی روکار به ‌طور معمول شامل چند مرحله ساده است. ابتدا باید برق دستگاه قطع شود تا ایمنی نصب حفظ شود. سپس، کلید روکار به دیوار نصب می‌شود و با استفاده از پیچ یا براکت‌های مخصوص، محل آن ثابت می‌شود. پس از نصب فیزیکی، سیم‌های کولر به ترمینال‌های مناسب کلید متصل می‌شوند. برای اتصال، معمولاً دو سیم از کولر به ترمینال‌های مشخص شده روی کلید وصل می‌شوند که سپس به برق اصلی متصل می‌شود.

پس از اتمام نصب، باید کلید بررسی شود تا عملکرد صحیح آن تایید شود و در نهایت، پوشش محافظ کلید روی آن قرار داده می‌شود. این روش نصب به‌طور معمول برای بیشتر مدل‌های کلید کولر آبی روکار مشابه است و نیاز به مهارت‌های پایه الکتریکی دارد.

نصب کلید کولر آبی توکار

این نوع کلید داخل دیوار نصب می‌شود و تنها صفحه کلید از سطح دیوار بیرون می‌زند. این کلیدها ظاهری تمیز و زیبا به دیوار می‌دهند و برای فضاهایی که طراحی داخلی اهمیت دارد، گزینه‌ای ایده‌آل هستند.

نصب کلید کولر آبی توکار نیاز به دقت بیشتری دارد زیرا باید در داخل جعبه برق توکار نصب شود. ابتدا باید برق دستگاه قطع شود تا ایمنی رعایت گردد. سپس، محل نصب کلید در دیوار انتخاب شده و جعبه برق توکار در آن قسمت قرار داده می‌شود. پس از آن، سیم‌های برق کولر آبی به ترمینال‌های کلید متصل می‌شوند.

برای اطمینان از نصب درست، باید سیم‌ها به‌طور صحیح و با دقت به ترمینال‌ها وصل شوند. پس از اتمام نصب، کلید درون جعبه توکار قرار می‌گیرد و درپوش یا قاب آن نصب می‌شود تا ظاهر کار تمیز و مرتب باشد. در نهایت، پس از بررسی عملکرد صحیح کلید، نصب تکمیل می‌شود. این روش به‌طور معمول برای نصب کلیدهای کولر آبی توکار استفاده می‌شود و نیاز به مهارت‌های الکتریکی دارد.

نصب کلید کولر آبی سه پل

این نوع کلید که رایج‌تر از انواع دیگر است دارای سه پل برای پمپ، موتور و سرعت فن دارد. در بخش پشت کلید سه پل، به تعداد 4 عدد پیچ با نام‌های «تند، کند، پمپ و فاز» وجود دارد. معمولا روی هر پیچ کارکرد آن نوشته شده است. گاهی نیز از حروف انگلیسی برای نامگذاری استفاده می‌شود معمولا حرف P برای پمپ، L برای فاز، F برای تند و S برای کند استفاده می‌گردد. در کلیدهای سه پل، سیم نول به طور مستقیم به جعبه تقسیم کولر وارد می‌گردد. سیم‌ها در کلید سه پل با پیچ‌های موجود در پشت به کلید متصل می‌گردند و نیازی به سرسیم ندارند.

نصب کلید کولر آبی چهار پل

روی این مدل یک پل یا کلید اضافه قرار دارد که وظیفه قطع و وصل نول را به عهده دارد. در زمان خاموشی کولر، این کلید نول را قطع کرده و از خطرات احتمالی ناشی از اتصال کوتاه جلوگیری می‌نماید. در برخی مواقع به دلیل احتمال جابجایی در محل کنتور یا در داخل جعبه فیوز جای سیم فاز با نول در کلید سه پل، افراد در زمان خاموشی کولر ممکن است با تصور قطعی برق کولر اقدام به دستکاری آن نمایند و دچار برق‌گرفتگی شوند. از آنجا که این نوع برق‌گرفتگی یکی از شایع‌ترین برق‌گرفتگی‌ها در ایران است استفاده از کلید چهارم برای قطع کردن نول باعث کاهش این نوع برق‌گرفتگی می‌گردد. در بخش پشت کلید چهار پل به تعداد 6 عدد پیچ قرار دارد. روش اتصال سیم‌ها به این پیچ‌ها به صورت زیر است: • سیم تند به پیچ SP • سیم کند به پیچ SL • سیم فاز ورودی به پیچ L • سیم نول ورودی به پیچ N در پایین کلید • سیم نول خروجی به پیچ N در بالای کلید • سیم پمپ به پیچ P

کلید کولر آبی هوشمند

کلید کولر آبی هوشمند یک دستگاه پیشرفته‌تر است که به کاربران این امکان را می‌دهد تا کنترل کامل بر عملکرد کولر آبی خود داشته باشند. به طور کلی این کلید نیز همان کارکرد کلید چهار پل را دارد اما دارای امکانات بیشتری است.

در انواع پیشرفته‌تر، این کلیدها معمولاً از طریق اپلیکیشن‌های موبایل یا سیستم‌های هوشمند خانه قابل کنترل هستند و به کاربران اجازه می‌دهند تا دما، سرعت فن و حتی زمان‌بندی روشن و خاموش شدن کولر را تنظیم کنند.

برخی مدل‌ها دارای سنسورهای دما و رطوبت هستند که به طور خودکار عملکرد کولر را با توجه به شرایط محیطی تنظیم می‌کنند. این ویژگی‌ها به صرفه‌جویی در مصرف انرژی و افزایش راحتی کاربران کمک می‌کند. همچنین، از طریق این کلیدها می‌توان مصرف برق را به دقت مانیتور کرد و عملکرد کولر را بهینه نمود. برای نصب کلید کولر آبی هوشمند، ابتدا باید برق دستگاه را قطع کرده و محل نصب کلید را انتخاب کنید. سپس، کلید هوشمند را به مدار برق کولر متصل کنید و سیم‌های آن را مطابق با دستورالعمل‌های موجود به ترمینال‌های مربوطه وصل نمایید. معمولاً دو سیم اصلی برای روشن و خاموش کردن و یک سیم برای اتصال به سنسور دما وجود دارد. بعد از اتصال سیم‌ها، کلید را در جایی مناسب در نزدیکی کولر نصب کنید. در نهایت با توجه به نوع دستگاه، آن را به صورت لمسی، با ریموت یا با اتصال به اپلیکیشن و انجام تنظیمات لازم برای کنترل از راه دور و مدیریت بهینه، تست نمایید.

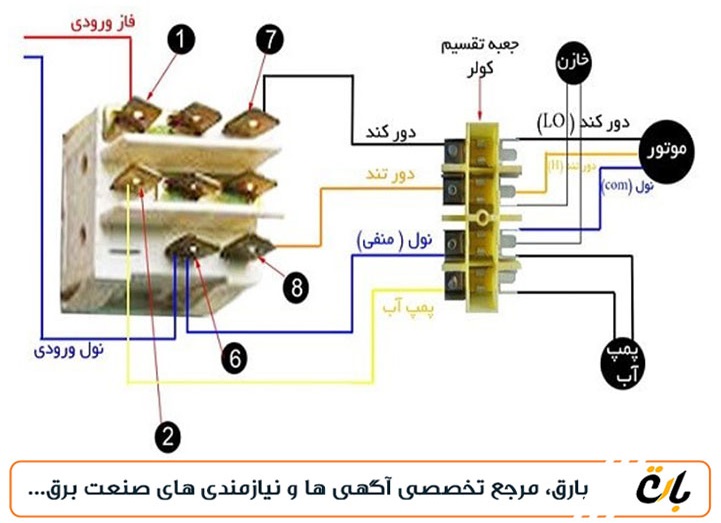

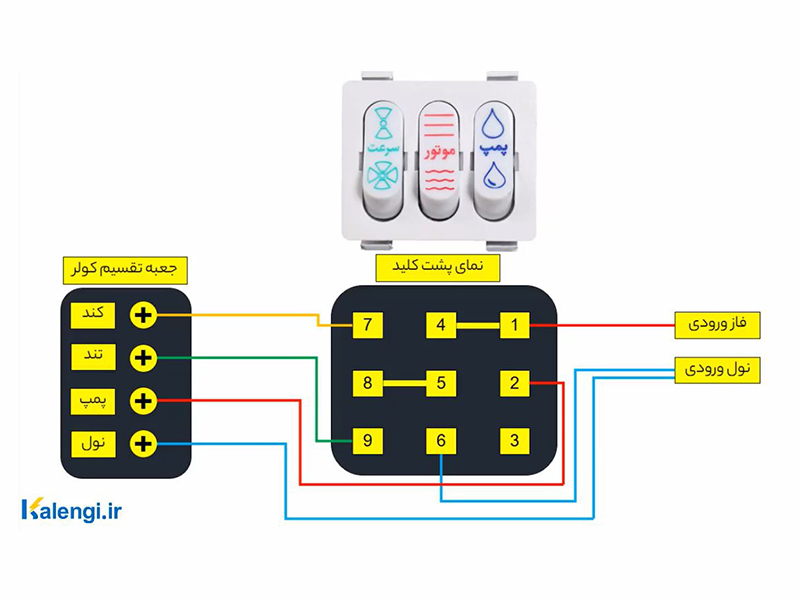

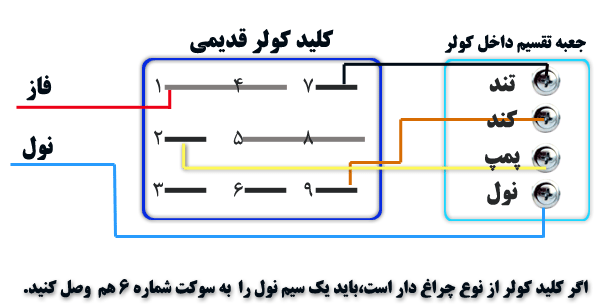

نقشه سیم کشی کلید کولر آبی

استفاده از نقشه سیم‌ کشی کلید کولر آبی در هنگام نصب بسیار مفید است زیرا این نقشه به نصب صحیح و ایمن کمک می‌کند و از بروز مشکلاتی مانند اتصال اشتباه سیم‌ها یا خطرات برق‌گرفتگی جلوگیری می‌نماید. با داشتن نقشه دقیق، می‌توان سیم‌ها را به درستی به ترمینال‌ها وصل کرد و عملکرد کلید را به درستی تنظیم نمود. این امر نه تنها باعث افزایش عمر مفید دستگاه می‌شود، بلکه از بروز خرابی‌ها و نیاز به تعمیرات پیش‌بینی نشده نیز جلوگیری می‌کند.

در نهایت، نقشه سیم‌کشی موجب تسهیل در فرآیند نصب و اطمینان از عملکرد بهینه سیستم کولر آبی خواهد شد.

نکات نهایی

در نصب کلید کولر آبی، رعایت نکات ایمنی از اهمیت بالایی برخوردار است. قبل از شروع کار، حتماً برق اصلی را قطع کنید تا از خطر برق‌گرفتگی جلوگیری گردد. از ابزارهای مناسب مانند پیچ‌گوشتی و سیم‌لخت‌کن استفاده کنید و مطمئن شوید سیم‌ها به درستی و مطابق با نقشه کلید متصل شده‌اند. پس از نصب، برق را وصل کرده و عملکرد کلید را تست کنید. اگر تجربه کافی در کار با برق ندارید، بهتر است از یک برقکار مجرب کمک بگیرید تا از ایمنی و صحت کار اطمینان حاصل نمایید.
