تعویض مادربرد (Motherboard) هواوی Honor 8

میزان سختی تعویض متوسط
تعداد مراحل 13
زمان لازم 25 تا 35 دقیقه



مقدمه

این مقاله در واقع یک راهنمایی جهت تعویض مادربرد هواوی است.

تعویض مادربرد هواوی Honor 8

ابزارهای لازم

  • پیچ‌گوشتی شماره صفر فیلیپس
  • ابزارهای آی فیکس
  • تفنگ حرارتی
  • ابزار خارج کردن سیم کارت

پیشنهاد ویژه: آموزش تعمیرات موبایل اندرویدی و آیفون (سخت افزار و نرم افزار)

آموزش-تعمیرات-موبایل

تعویض مادربرد هواوی: مرحله اول

تعویض مادربرد هواوی: قاب و شیشه پشت گوشی

  • حتماً به مدت حداقل 5 دقیقه چسب را حرارت دهید. باز کردن کاور شیشه با استفاده از اهرم می‌تواند موجب ترک خوردن پنل شود.
  • تفنگ حرارتی یا سشوار را برای گرم ‌کردن چسب موجود در لبه‌های خارجی گوشی حدود 8 سانتی متر بالاتر از پنل شیشه نگه‌دارید.
  • حرارت را به طور یکنواخت به لبه‌های خارجی دستگاه اعمال کنید.

مقاله مرتبط: فلش کردن گوشی تلفن همراه هوشمند

تعویض مادربورد هواوی : مرحله دوم

تعمیر-هواوی--2

  • دقت کنید هنگام جدا کردن پنل پشتی سیم نواری نارنجی رنگ پاره نشود.
  • با ابزار پلاستیکی قسمت خارجی پنل شیشه پشت را از یک گوشه‌ باز کنید.
  • ابزار پلاستیکی را به آرامی در طول بخش خارجی پنل حرکت دهید تا نهایتاً از چسب عبور کنید.
  • می‌توانید از ابزارهای پلاستیکی بیشتری برای جدا کردن پنل پشتی از بدنه گوشی استفاده کنید.
  • وقتی تمام چسب‌ها از بین رفتند به آرامی پنل پشتی را بردارید.

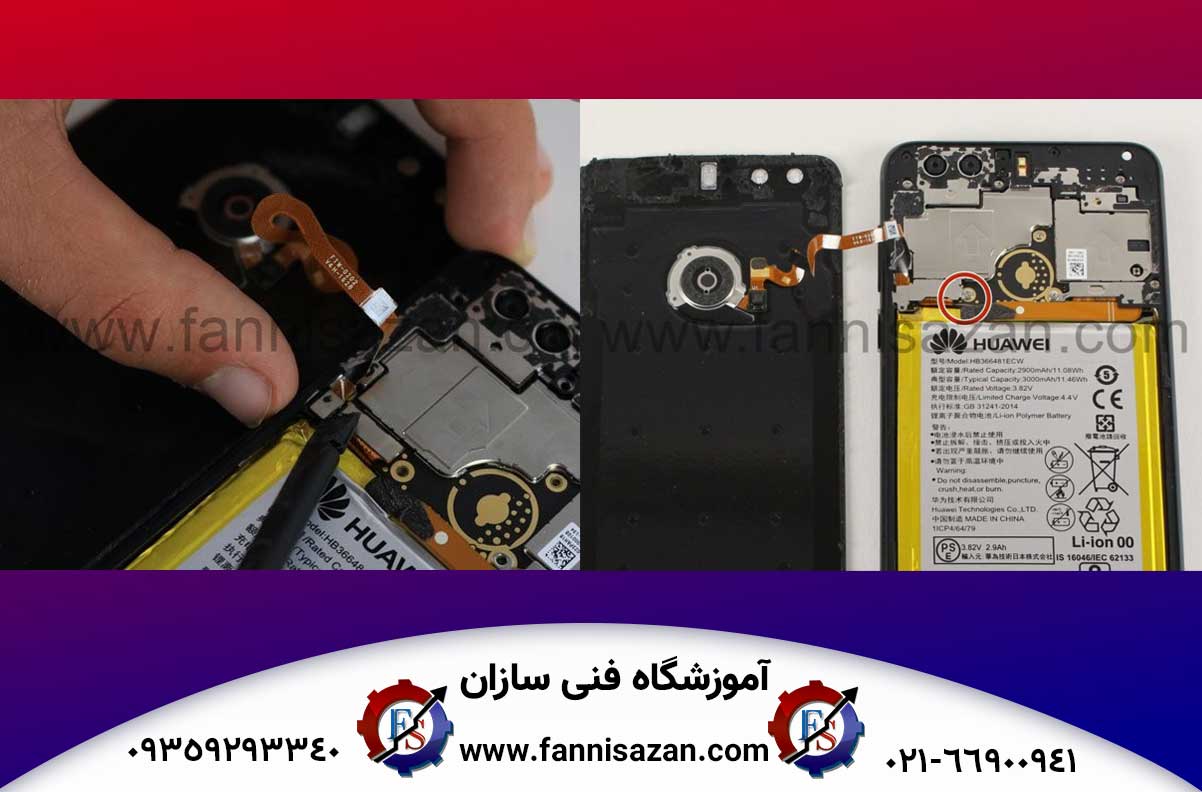

تعویض مادربرد هواوی : مرحله سوم

تعمیر مادربرد هواوی

  • با استفاده از پیچ‌گوشتی PH00 فیلیپس پیچ 3.5میلی‌متری نقره‌ای فیلیپس که با دایره قرمز مشخص شده‌است را باز کنید.
  • با استفاده از spudger (پیچ‌گوشتی سر صاف) باریکه فلزی کوچکی که توسط پیچ نگه‌داشته شده بود را بلند کنید.
  • به آرامی نوار نارنجی رنگ را بلند کنید.

تعویض مادربرد هواوی: مرحله چهارم

تعمیرات-موبایل-هواوی-4

  • پیچ‌های باز شده را ‌محل مشخص یا یک پد مغناطیسی قرار دهید تا گم نشوند. مجموعاً 18 پیچ داریم.
  • با استفاده از پیچ‌گوشتی PH00 فیلیپس 18 پیچ نقره‌ای 3.5 میلی‌متری فیلیپس که با قرمز مشخص شده‌اند را باز کنید.
  • با استفاده از پیچ‌گوشتی PH00 فیلیپس 6 پیچ سیاه 4 میلی‌متری فیلیپس که با نارنجی مشخص شده‌اند را باز کنید.
  • با استفاده از پیچ‌گوشتی PH00 فیلیپس تک پیچ نقره‌ای 3 میلی‌متری فیلیپس که با زرد مشخص شده‌اند را باز کنید.
  • با استفاده از پیچ‌گوشتی PH00 فیلیپس به آرامی برچسب‌های سفید که با دایره سبز نشان داده شده‌اند را بردارید. زیر این برچسب‌ها پیچ وجود دارد.
  • با استفاده از پیچ‌گوشتی PH00 فیلیپس 2 پیچ سیاه 4 میلی‌متری فیلیپس که با سبز مشخص شده‌اند را باز کنید.

تعویض مادربورد هواوی : مرحله پنجم

تعویض مادربرد هواوی آنر

  • به آرامی ابزار پلاستیکی را حول محیط داخلی حرکت دهید.
  • می‌توانید از ابزارهای پلاستیکی بیشتری برای بلند کردن نوار داخلی و جدا کردن آن از بدنه گوشی استفاده کنید.
  • به آرامی نوار داخلی را بلند کرده و آن را از بدنه گوشی جدا کنید.

تعویض مادربرد هواوی : مرحله ششم

تعمیرات-هواوی-6

  • گوشی را به نحوی نگه‌دارید که دوربین‌ها بالا باشند و سوراخ کوچک در لبه بالایی سمت راست دستگاه باشد.
  • با استفاده از ابزار خارج کردن سیم کارت 0.8 میلی‌متری سوراخ را فشار داده تا محفظه سیم کارت خارج شود. به آرامی محفظه را خارج کرده و کناری بگذارید.

تعویض مادربرد هواوی: مرحله هفتم

تعمیرات-هواوی-7

  • در مراحل بعدی پنج اتصالی که با قرمز نشان داده شده‌اند و مادربرد را در جای خود نگه می‌دارند را قطع می‌کنیم.

تعویض مادربورد هواوی : مرحله هشتم

تعویض مادربرد هواوی هانر

  • به آرامی نوار عامل اتصال باتری و مادربرد را بالا آورده تا اتصال قطع شود.
  • می‌توانید در صورت نیاز از پیچ گوشتی سر صاف (spudger) برای قطع اتصال استفاده کنید.

تعویض مادربرد هواوی : مرحله نهم

تعمیرات-هواوی-9

  • از یک پیچ گوشتی سر صاف برای جدا کردن کابل آنتن کوچکی که در سمت راست مادربرد است استفاده کنید.

تعویض مادربرد هواوی : مرحله دهم

تعمیرات-هواوی-10

  • با استفاده از یک پیچ گوشتی سر صاف به آرامی اتصال کوچکی که مادربرد را در جای خود نگه می‌دارد را قطع کنید.

تعویض مادربورد هواوی : مرحله یازدهم

تعمیرات-هواوی-11

  • با استفاده از یک پیچ گوشتی سر صاف به آرامی کانکتور نزدیک به لبه سمت چپ مادربرد را جدا کنید.

تعویض مادربرد هواوی: مرحله دوازدهم

تعویض مادربرد هواوی آنر 8

  • با استفاده از یک پیچ گوشتی سر صاف اتصال کوچک سمت چپ مادربرد را قطع کنید.

تعویض مادربرد هواوی : مرحله سیزدهم

تعمیرات-هواوی-13

  • با استفاده از یک پیچ گوشتی سر صاف یک گوشه مادربرد را بلند کنید.
  • مادربرد را بلند کرده و بالا ببرید تا آن را از بدنه گوشی جدا کنید.

جمع بندی

در این مقاله تعویض مادربرد هواوی را به صورت تصویری و کاملا واضح توضیح دادیم. تمام مراحل باید با ظرافت خاص و با ابزار مخصوص انجام شود. تعمیرکاران موبایل باید تمام فوت و فن کار را به صورت اصولی آموزش ببینند. این آموزش ها باید در کارگاه مجهز با آخرین تجهیزات روز بازار کار واقعی و همچنین به صورت کاملا عملی و کاربردی باشد تا کارآموزان را برای بازار کار واقعی آماده کند. همچنین اساتید دوره باید کاملا با تجربه باشند و آموزش ها را به زبان ساده و صفر تا صد توضیح دهند.

تمام این شرایط در آموزشگاه فنی سازان فراهم شده است تا کارآموزان در محیطی حرفه ای مطالب را به صورت عملی بیاموزند. در پایان دوره نیز مدرک معتبر فنی و حرفه ای از سازمان فنی حرفه ای کل کشور به کارآموزان اعطا می شود.
