تعویض صفحه نمایش گوشی هواوی P20 PRO
در صورت نیاز به تعویض صفحه نمایش هواوی P20 PROکه از نوع OLED دیجیتالیزر میباشد، از راهنمای زیر استفاده کنید.
توجه: دستورالعمل تعویض صفحه نمایش هواوی زمانی استفاده می شود که قاب اصلی و مادربرد در جای خود قرار دارند. اگرچه برخی از صفحه نمایش های جایگزین شده این گوشی از قبل در یک قاب جدید (a.k.a. chassis) نصب شده اند که برای تعویض به دستورالعمل متفاوتی نیاز دارند. قبل از انجام این دستورالعمل مطمئن شوید که بخش درستی از گوشی را در اختیار دارید.
باز کردن گوشی Huawei P20 Pro به عایق ضد آب روی دستگاه آسیب می رساند. اگر چسب های عایق کننده را مجددا در گوشی قرار ندهید، گوشی شما به طور عادی کار می کند، اما محافظت خود در برابر آب را از دست خواهد داد.
وقتی به منظور تعویض صفحه نمایش هواوی باتری را جدا کردید، از آن مجددا استفاده نکنید، زیرا از نظر ایمنی احتمال خطر وجود دارد. باتری جدا شده را با باتری جدید جایگزین کنید.
دوره پیشنهادی: آموزش تعمیرات موبایل (سخت افزاری و نرم افزاری) آندورید و آیفون با اعطای مدرک معتبر
قبل از باز کردن گوشی خود باتری را تا زیر 25 درصد تخلیه کنید. اگر باتری گوشی شما متورم است، گوشی را در گرما قرار ندهید. باتری های متورم می توانند بسیار خطرناک باشند، بنابراین برای چشمان خود از محافظ استفاده کنید و با احتیاط عمل تعویض صفحه نمایش هواوی را انجام دهید. اگر از چگونگی انجام این کار مطمئن نیستید، گوشی را نزد یک متخصص ببرید.
در هنگام اتصال مجدد قطعات دستگاه به یکدیگر بعد از تعویض صفحه نمایش هواوی، به استفاده مجدد از چسب نیاز است.
ابزار لازم جهت تعویض صفحه نمایش هواوی هواوی
- موچین
- آی اوپنر یا سشوار
- اسپایدر
- قاب باز کن iFixit 6 تایی
- پیچ گوشتی فیلیپس
- موچین نرم نوک گرد ESD
- اهرم مکنده
- چسب E6000
مقاله مرتبط: تعویض کاور پشت گوشی هواوی
مرحله 1: تعویض شیشه پشت گوشی
- گوشی خود را خاموش کنید.
- برای سست کردن چسب زیر شیشه پشت گوشی از آی اوپنر استفاده کنید. حداقل دو دقیقه این کار را انجام دهید. ممکن است مجبور باشید این مرحله را چندین بار در حین برداشتن شیشه پشت گوشی تکرار کنید.
توجه: چسب شیشه پشت گوشی Huawei P20 Pro از استحکام متوسطی برخوردار است ، اما اگر قادر به باز کردن دستگاه با آی اوپنر نباشید، ممکن است مجبور شوید از سشوار نیز استفاده کنید. اما مراقب باشید که گوشی را بیش از حد گرم نکنید. زیرا امکان آسیب به صفحه نمایش هواوی و باتری داخلی در اثر گرما وجود دارد.
مرحله 2 تعویض صفحه نمایش هواوی
توجه: اگر شیشه پشت گوشی ترک خورده باشد، ممکن است اهرم مکنده خیلی خوب به آن نچسبد. در این صورت سعی کنید برای بلند کردن شیشه، از نوار چسب های قوی و یا چسباندن کامل اهرم مکنده در جای خود استفاده کنید.
- یک اهرم مکنده را روی شیشه پشت گوشی و نزدیک به قسمت پایین آن فشار دهید.
- قسمت پایین گوشی را با اهرم مکنده بلند کرده و فاصله کمی بین شیشه پشت و قاب گوشی ایجاد کنید.
- یک پیک قاب باز کن را در فاصله ایجاد شده قرار داده و آن را به گوشه پایین سمت راست بکشید. پیک را در آنجا بگذارید تا از چسبیدن چسب جلوگیری شود.
مرحله 3 تعویض صفحه نمایش گوشی
- دومین پیک قاب باز کن را وارد کنید و آن را به گوشه پایین سمت چپ بکشید. آن را در آنجا بگذارید تا از چسبیدن چسب جلوگیری شود.
مرحله4 تعویض صفحه نمایش گوشی هواوی
- سومین پیک قاب باز کن را در گوشه پایین سمت چپ وارد کنید.
- نوک پیک را در امتداد لبه سمت چپ گوشی بکشید تا چسب بریده شود.
- این پیک را در گوشه سمت چپ بالای گوشی بگذارید تا از چسباندن چسب جلوگیری شود.
مرحله 5 تعویض صفحه نمایش هواوی
توجه: در صورت بروز مشکل در برش چسب، دوباره از آی اوپنر برای سست کردن چسب استفاده کنید.
- چهارمین پیک قاب باز کن را در گوشه سمت چپ بالای گوشی وارد کنید.
- برش را در امتداد لبه بالایی گوشی بکشید تا چسب زیر شیشه پشت بریده شود و سپس پیک را در گوشه بالا سمت راست بگذارید.
مرحله 6 تعویض صفحه نمایش گوشی هواوی
- پنجمین پیک قاب باز کن را در گوشه سمت راست بالای شیشه پشت قرار دهید.
- پیک را در امتداد لبه سمت راست گوشی بکشید تا چسب باقی مانده بریده شود.
اخطار: هنوز هم گوشی را باز نکنید. کابل فلکس سنسور مجاورت هنوز به مادربرد متصل است.
مرحله 7 تعویض صفحه نمایش گوشی
- با احتیاط شیشه پشت گوشی را بلند کنید تا به کانکتور کابل فلکس سنسور مجاورت که در کنار مونتاژ دوربین پشت گوشی قار دارد، برسید (دایره قرمز رنگ).
مرحله 8 تعویض صفحه نمایش گوشی هواوی
- در این مرحله از تعویض صفحه نمایش گوشی، از انتهای مسطح یک اسپایدر برای جدا کردن کابل فلکس سنسور مجاورت استفاده کنید.
مرحله 9 تعویض صفحه نمایش گوشی هواوی
- شیشه پشت گوشی را بردارید.
نکته: قبل از استفاده مجدد از چسب بعد از تعویض صفحه نمایش هواوی، هر گونه چسب باقیمانده را از گوشی جدا کرده و نواحی چسبان را با الکل ایزوپروپیل و یک پارچه بدون پرز تمیز کنید.
مرحله 10: کاور مادربرد و NFC
- در این مرحله از تعویض صفحه نمایش هواوی 9 عدد پیچ فیلیپس شماره 00 (طول 3.4 میلی متر) را بردارید (دایره قرمز رنگ).
مرحله 11 تعویض صفحه نمایش گوشی
- یک پیک قاب باز کن را در قسمت سمت چپ کاور مادربرد که شامل NFC است، قرار دهید.
- پیک را به گوشه سمت چپ بالای گوشی بچسبانید و آن را بپیچانید تا کاور را از گیره های پلاستیکی آن جدا کنید.
مرحله 12 تعویض صفحه نمایش گوشی هواوی
- فرآیند قبلی را در سمت راست تکرار کنید و پیک را بپیچانید تا کاور مادربرد را جدا کنید.
مرحله 13 تعویض صفحه نمایش هواوی
- کاور مادربرد را بردارید.
مرحله 14: قطع اتصال باتری
- در این مرحله از تعویض صفحه نمایش هوای با استفاده از انتهای صاف اسپایدر ، کابل فلکس باتری را جدا کنید.
مرحله 15: اتصال کابل با پورت شارژ

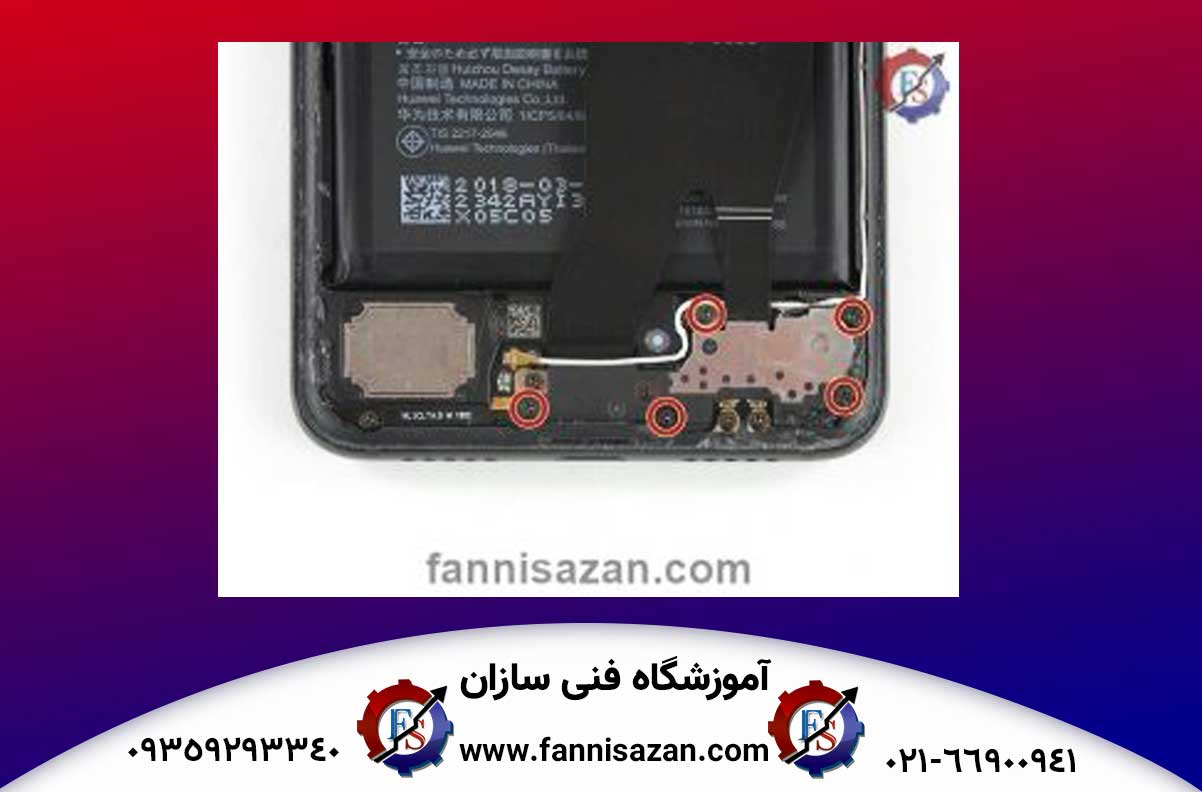

- 5 عدد پیچ فیلیپس شماره 00 (طول 3.4 میلی متر) را باز کنید (دایره قرمز رنگ).
مرحله 16 تعویض صفحه نمایش گوشی هواوی
- برای قطع ارتباط کابل آنتن از یک جفت موچین استفاده کنید.
- برای بیرون کشیدن کابل آنتن از مسیر خود ، از یک جفت موچین استفاده کنید
مرحله 17 تعویض صفحه نمایش گوشی هواوی
- یک پیک قاب باز کن را در زیر سمت چپ کاور مادربرد بکشید، و سعی کنید آن را به خوبی بگیرید.
- کاور مادربرد را بردارید.
مرحله 18 تعویض صفحه نمایش
- 2 عدد پیچ فیلیپس شماره 00 (طول 3.4 میلی متر) قرار گرفته در دو طرف پورت USB-C را بردارید.
مرحله 19 تعویض صفحه نمایش گوشی هواوی
- از انتهای صاف یک اسپایدر برای جدا کردن انتهای بالایی کابل فلکس پورت شارژ از مادربرد استفاده کنید.
مرحله 20 تعویض صفحه نمایش گوشی
- از انتهای صاف یک اسپایدر برای جدا کردن انتهای پایین کابل فلکس پورت شارژ از مادربرد استفاده کنید.
- برای جابجایی کابل آنتن از یک جفت موچین استفاده کنید.
مرحله 21 تعویض صفحه نمایش گوشی هواوی
- از یک موچین برای بیرون کشیدن پورت شارژ از زیر کاور آن استفاده کنید.
- کابل را از پورت شارژ جدا کنید.
مرحله 22: تعویض باتری
- در این مرحله از تعویض صفحه نمایش گوشی هواوی، برای سست شدن چسب زیر باتری از آی اوپنر استفاده کنید. حداقل دو دقیقه این عمل را انجام دهید.
- در مرحله بعد ، فقط در قسمت هایی که به رنگ قرمز مشخص شده است، یعنی همان جایی که چسب باتری در آنجا قرار دارد ، از اسپایدر استفاده کنید.
- از برخورد اسپایدر با قسمت نارنجی که کابل فلکس صفحه نمایش گوشی در آنجا قرار دارد، خودداری کنید.
مرحله 23 تعویض صفحه نمایش
- اگر در برداشتن باتری مشکل دارید، ممکن است به این دلیل باشد که چسب به خوبی سست نشده است. شما می توانید مقداری الکل ایزوپروپیل را در زیر هر گوشه باتری اعمال کرده و اجازه دهید حدود دو دقیقه بماند تا به داخل چسب نفوذ کرده و آن را سست کند.
- تمام تلاش خود را بکنید تا باتری را در طی فرآیند حذف چسب تغییر شکل ندهد. باتری های لیتیومی با پوسته نرم، میتوانند باعث نشت مواد شیمیایی خطرناکی شده، آتش بگیرند یا حتی در صورت آسیب دیدن منفجر شوند. در هنگام کار با ابزار فلزی برای برداشتن باتری از نیروی زیادی استفاده نکنید.
- انتهای صاف یک اسپایدر را در گوشه سمت چپ بالای باتری قرار دهید و سعی کنید چسب را جدا کنید.
- کار خود را در سمت چپ باتری هم انجام داده و چسب را با اسپایدر سست کنید.
مرحله 24 تعویض صفحه نمایش گوشی هواوی
- اسپایدر را در گوشه سمت راست بالای باتری قرار دهید و سعی کنید آن را جدا کنید.
- کار خود را در سمت چپ باتری هم انجام داده و چسب را با اسپایدر سست کنید.
مرحله 25 تعویض صفحه نمایش گوشی هواوی
- باتری را بردارید.
- باتری آسیب دیده یا تغییر شکل داده را دوباره نصب نکنید ، زیرا انجام این کار می تواند خطرناک باشد. آن را با باتری جدید جایگزین کنید.
- قبل از نصب باتری جدید ، هر نوع چسب باقی مانده را از گوشی جدا کرده و نواحی چسبان را با الکل ایزوپروپیل و یک پارچه بدون پرز تمیز کنید.
- باتری جدید را با نوار چسب از قبل برش داده شده در دو طرف محکم کنید. برای قرار دادن صحیح چسب ، در مکان هایی که چسب قدیمی در آن قرار گرفته است، چسب جدید را بر روی گوشی قرار دهید. باتری جدید را به مدت 5-10 ثانیه محکم فشار دهید.
مرحله 26 تعویض صفحه نمایش گوشی
- از انتهای صاف اسپایدر برای گرفتن و جدا کردن کابل فلکس صفحه نمایش در پایین سمت چپ مادربرد استفاده کنید.
مرحله 27 تعویض صفحه نمایش گوشی هواوی
- آی اوپنر را آماده کرده و حداقل دو دقیقه آن را روی صفحه نمایش بگیرید تا چسب زیر آن سست شود.
- ممکن است لازم باشد چندین بار آی اوپنر را دوباره گرم و مجدداً از آن استفاده کنید تا گوشی از هر طرف به اندازه کافی گرم شود. برای جلوگیری از گرمای بیش از حد ، دستورالعمل آی اوپنر را دنبال کنید.
- اگر شیشه صفحه نمایش شما ترک خورده است ، سعی کنید از آسیب ناشی از پرتاب خورده شیشه در هنگام تعمیر جلوگیری کنید.
- از عینک های ایمنی برای محافظت از چشمان خود در برابر هر پرتاب شیشه که در هنگام تعویض صفخه نمایش رخ میدهد، استفاده کنید.
مرحله 28 تعویض صفحه نمایش گوشی هواوی
- پس از گرم شدن صفحه لمسی ، یک اهرم مکنده را در لبه بالایی گوشی قرار دهید.
- اهرم مکنده را به سمت بالا بکشید و یک فاصله بین شیشه صفحه نمایش و صفحه پلاستیکی ایجاد کنید. با استفاده از یک پیک قاب باز کن شروع به برش چسب در امتداد گوشه بالای سمت چپ کنید.
- حتماً بین صفحه نمایش و صفحه پلاستیکی فاصله مناسبی وجود داشته باشید.
مرحله 29 تعویض صفحه نمایش
- دومین پیک قاب باز کن را در گوشه سمت راست بالای گوشی بکشید.
- پیک ها را در جای خود قرار داده و از چسبیدن مجدد قاب به گوشی جلوگیری کنید.
مرحله 30 تعویض صفحه نمایش گوشی هواوی
- سومین پیک قاب باز کن را در گوشه سمت راست بالای گوشی وارد کنید.
- پیک را به گوشه پایین سمت راست بکشید تا تمام چسب بریده شود. سپس آن را در گوشه پایین سمت راست بگذارید تا از چسبندگی چسب جلوگیری شود.
- اگر برش چسب خیلی دشوار بود ، مجدداً آی اوپنر را گرم کرده و استفاده کنید.
مرحله 31 تعویض صفحه نمایش گوشی هواوی
- چهارمین پیک قاب باز کن را در گوشه پایین سمت راست وارد کنید.
- فقط نوک پیک را در امتداد لبه پایین گوشی بکشید تا به دکمه هوم (Home) آسیب نرسد.
- پیک را در گوشه پایین سمت چپ بگذارید تا از چسبیدن چسب جلوگیری شود.
مرحله 32 تعویض صفحه نمایش گوشی
- پنجمین پیک قاب باز کن را در امتداد لبه سمت چپ گوشی بکشید تا چسب باقی مانده بریده شود.
- سعی کنید هنوز هم صفحه را بر ندارید ، کابل نمایشگر همچنان به قاب متصل است.
مرحله 33 تعویض صفحه نمایش گوشی هواوی
- از یک جفت موچین برای جدا کردن کابل فلکس صفحه نمایش بدون قاب استفاده کنید.
- کابل فلکس نمایشگر را از شکاف قاب بیرون کشیده و صفحه نمایش را خارج کنید.
مرحله 34: دکمه هوم شامل حسگر اثر انگشت
- از یک پیک قاب باز کن جهت باز کردن فلپ سیاه رابط ZIF دکمه هوم استفاده کنید.
مرحله 35 تعویض صفحه نمایش گوشی هواوی
- از یک جفت موچین جهت کشیدن کابل فلکس دکمه هوم به خارج از رابط ZIF آن استفاده کنید.
مرحله 36 تعویض صفحه نمایش گوشی هواوی
- برای سست کردن چسب زیر دکمه هوم از آی اوپنر استفاده کنید.
مرحله 37 تعویض صفحه نمایش گوشی هواوی
- یک اسپایدر را به قسمت پشتی دکمه هوم بگذارید و آن را به سمت جلو بکشید تا زمانی که صفحه نمایش خاموش شود.
- دکمه هوم را با دقت بگیرید و کابل آن را از طریق فاصله تعبیه شده در صفحه خارج کنید.
- دکمه هوم را بردارید.
- قبل از نصب نمایشگر جدید ، مهم است که همه آثار چسب قدیمی را از روی قاب جدا کرده و نواحی چسبان را با الکل ایزوپروپیل (> 90٪) و یک پارچه بدون پرز تمیز کنید.
نتیجه گیری
بخش تازه تعویض شده را با بخش اصلی مقایسه کنید. ممکن است لازم باشد تا اجزاء باقی مانده منتقل شده و یا چسب اضافی قبل از نصب صفحه نمایش جدید حذف شود. بهترین راه محافظت از صفحه نمایش جدید استفاده از چسب است. از چسب بر روی قاب پلاستیکی استفاده کرده و کابل نمایشگر را از شکاف آن عبور داده و آن را با صفحه نمایش هواوی منطبق کرده و در مکان خود فشار دهید.
برای بستن مجدد گوشی دستورالعمل گفته شده را به صورت معکوس دنبال کنید.
در صورت امکان، قبل از جایگزین کردن چسب جدید، گوشی خود را روشن کرده و صفحه نمایش گوشی هواوی را بررسی کنید.
زباله های التکترونیکی خود را در یک R2 و یا بازیافت کننده استاندارد استوارد قرار دهید.
جمع بندی
در این مقاله تعویض صفحه نمایش گوشی هواوی را مورد بررسی قرار می دادیم. این تعمیرات از انواع کاملا تخصصی می باشد که توسط تعمیرکاران خبره صورت می گیرد. این تعمیرکاران اکثرا جوان ولی ماهر هستند. مهارت های این افراد در اثر آموزش های عملی و اصولی بدست آمده است. آموزشگاه فنی سازان یکی از آموزشگاه هایی است که در آموزش عملی تخصص تعمیرات موبایل سابقه ای طولانی دارد. کارآموزان با شرکت در دوره آموزش تعمیرات موبایل در آموزشگاه فنی سازان می توانند صفر تا صد مطالب دوره را به صورت کاملا عملی فرا می گیرند. پس از شرکت در این دوره کارآموزان قادر خواهند بود انواع گوشی و تبلت را عیب یابی و تعمیر کنند. در پایان دوره نیز مدرک معتبر و رسمی از سازمان فنی و حرفه ای به کارآموزان اعطا می شود.
