قطعات مهم در آموزش تعمیرات لپ تاپ

آموزش تعمیرات لپ تاپ با توجه به گسترش لپ تاپ ها در سطوح مختلف جامعه یکی از آموزش های پر کاربرد و پر تقاضا می باشد. در این مقاله قصد داریم شمار را با برخی از موارد مهم در آموزش تعمیرات لپ تاپ آشنا سازیم.

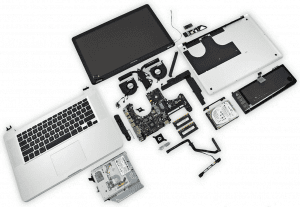

در اولین بخش از آموزش تعمیرات لپ تاپ به قطعات مختلف لپ تاپ ها را مورد بررسی قرار می دهیم:

مادربرد(MOTHERBOAR) : مهمترین قطعه به کار رفته در میان تمامی لپ تاپ ها مادربردها می باشند که اکثر قطعات بر روی آن سوار می شوند و سایر قطعات نیز از طریق کابل های مخصوص به آن متصل می گردند. مادربردها از چند لایه تشکیل شده اند که هر لایه دارای سیم کشی های پیچیده ای جهت برقراری ارتباطات می باشند. همچنین چیپ های شمالی و جنوبی برای برقراری ارتباط حافظه، کارت گرافیک، پردازنده و تمامی قطعات بر روی این مداربرد قرار گرفته شده اند.

مادربرد لپ تاپ

مادربرد لپ تاپ (جایگزین: تعمیر مادربرد در آموزش تعمیرات لپ تاپ)

پردازنده (CPU) : پردازنده یا واحد پردازشگر مرکزی قطعه ای متشکل از میلیاردها ترانزیستور می باشد که به صورت یک تراشه کوچک مجتمع شده است. این تراشه کلیه عملیات های پردازشی و کنترلی سیستم را انجام می دهد و یکی از مهمترین قطعات در کامپیوترها به شمار می رود به طوریکه از آن به عنوان مغز کامپیوتر یاد می شود. پردازنده ها بر روی مادربرد نصب می شوند و برای خنک کردن آن خمیر خنک کننده سیلیکون بر روی آن مالیده می شود و یک فن و هیت سینک بر روی آن قرار می گیرد.

کارت گرافیک (VGA) : کارت گرافیک قطعه ای می باشد که وظیفه پردازش گرافیکی در سیستم را بر عهده دارد. کارت گرافیک اصولا سیگنال های دیجیتالی یا همان صفر و یک ها را دریافت کرده و تبدیل به سیگنال های ویدیویی می کنند و این اطلاعات را جهت نمایش به سمت مانیتور ارسال می کند و در آموزش تعمیرات لپ تاپ با تعویض آن آشنا خواهیم شد.

هارد دیسک (HDD) : هارد دیسک ها مکانی برای ذخیره اطلاعات سیستم محسوب می شود و همچنین سیستم عامل نیز بر روی هارد دیسک ذخیره می شود؛ در آموزش تعمیرات لپ تاپ می بینیم که هارد دیسک ها در لپ تاپ ها به سادگی قابل تعویض هستند.

حافظه (RAM) : حافظه های RAM مکانی می باشند که پردازنده برای اجرای اطلاعات به آن نیاز داشته و تمامی پردازش هایی که قرار است انجام شود بایستی ابتدا به حافظه RAM انتقال یابد؛ حافظه های RAM نیز همانطور که در آموزش تعمیرات لپ تاپ خواهیم دید به سادگی قابل تعویض و ارتقاء می باشند.

صفحه نمایش (SCREEN) : صفحات نمایش مهمترین قسمت در میان دستگاه های خروجی می باشد که دارای دو دسته عمده LCDD و LED می باشند و تعویض آنها یکی از قسمت های مهم آموزش تعمیرات لپ تاپ می باشد.

مادربرد لپ تاپ

مانیتور لپ تاپ (جایگزین: تعمیر مانیتور در آموزش تعمیرات لپ تاپ)

قطعات دیگری همچون موس، کیبورد و باتری نیز موجود می باشد که هر کدام به سهم خود قطعات بسیار مهمی می باشند و در آموزش تعمیرات لپ تاپ به آنها پرداخته می شود.

ابزارهای مورد نیاز برای آموزش تعمیرات لپ تاپ

یکی از مهمترین مواردی که در آموزش تعمیرات لپ تاپ بایستی مد نظر قرار داد فراهم نمودن تمامی ابزارهای مورد نیاز برای تعمیر لپ تاپ می باشد. بدون داشتن ابزار مناسب بدون شک تعمیرات لپ تاپ به شکست منجر می شود و باعث آسیب رساندن به قطعات مختلف می گردد.



مادربرد لپ تاپ

ابزار تعمیرات لپ تاپ (جایگزین: ابزار مورد نیاز در آموزش تعمیرات لپ تاپ)

در پایین برخی از مهمترین ابزار مهم که در آموزش تعمیرات لپ تاپ به آن نیاز داریم را به طور اختصار معرفی می نماییم:

  • ست کامل پیچ گوشتی جهت باز نمودن پیچ های مختلف
  • مولتی متر برای تست قطعات و مدارات مختلف
  • لوپ جهت بزرگنمایی
  • ذره بین جهت بزرگنمایی
  • پنس برای نقل و انتقال قطعات ریز
  • هویه SMD برای لحیم کاری و همچنین پایه گذاری برای مدارات مجتمع
  • هیتر هوای گرم برای جدا نمودن قطعات روی بردها
  • قلع کش برای کشیدن قلع های ذوب شده
  • سیم و روغن لحیم برای روغن کاری
  • دیباگر برای پیدا کردن ایرادات
  • پمپ باد یا اسپری هوا برای تمیز کردن سطوح
  • منبع تغذیه برای تغذیه مدارات

مادربرد لپ تاپ



هیتر (جایگزین: ابزار هیتر در آموزش تعمیرات لپ تاپ)

باز کردن لپ تاپ ها یکی از قسمت های مهم آموزش تعمیرات لپ تاپ

لپ تاپ ها بر خلاف کیس های مختلف که به سادگی باز می شوند و قطعات داخل آن مشاهده می گردند دارای مراحل پیچیده ای برای باز و بسته کردن می باشند. اولین مرحله در باز کردن لپ تاپ که در این آموزش تعمیرات لپ تاپ به آن می پردازیم ثبت دقیق باز کردن پیچ های لپ تاپ ها می باشد که به صورت یک نقشه تمامی مسیر را روی یک برگه ثبت می نماییم.

به دلیل اینکه هیچ گونه ولتاژی داخل لپ تاپ وجود نداشته باشد قبل از باز کردن پیچ ها بایستی باتری از لپ تاپ جدا شده باشد. ذکر این نکته مهم است که دو قطعه حافظه رم و هارد دیسک لپ تاپ ها بدون باز کردن قاب لپ تاپ و با باز کردن چند پیچ درپوش آن را باز کرده و حافظه رم و هارد دیسک لپ تاپ را تعویض یا ارتقاء داد. همچنین دیسک درایوها نیز با باز کردن پیچ های آنها به راحتی باز شده و خارج می شود.

در ادامه این آموزش تعمیرات لپ تاپ به ادامه مسیر باز کردن لپ تاپ می پردازیم ؛ برای این کار پیچ های پشت لپ تاپ را با دقت باز می کنیم و به دلیل اینکه اکثر لپ تاپ ها از بالای بدنه نیز دارای پیچ می باشند بایستی این پیچ ها را نیز باز نمود. برای این کار ابتدا به صورتی که کیبورد آسیب نبیند بایستی با آزاد کردن پین های نگهدارنده کیبورد که با فشار دادن آنها به داخل انجام می شود؛ کیبورد را جدا ساخت.



مادربرد لپ تاپ

باز و بسته کردن لپ تاپ (جایگزین: باز و بسته کردن لپ تاپ در آموزش تعمیرات لپ تاپ)

پس از باز کردن کیبورد بایستی با ظرافت کابل اتصال به مادربرد را رها ساخت و تمامی اتصالات با مادربرد از قبیل دکمه پاور، اسپیکر و تاچ چد را صورت کامل جدا کرد و دقیقا ثبت شود که کدام کابل مربوط به کدام قطعه می باشد. حالا دیگر مادربرد در دسترس می باشد و با باز کردن پیچ های آن می توان آنرا از شاسی جدا نمود و قطعات مورد نظر را تعویض یا تعمیر نمود.

قطعات قابل ارتقاء در آموزش تعمیرات لپ تاپ

در این قسمت از آموزش تعمیرات لپ تاپ می خواهیم بدانیم که اصولا کدام قطعات در لپ تاپ ها قابل ارتقاء می باشند. لپ تاپ ها به طور کلی با کامپیوترهای دسکتاپ متفاوت می باشند و برای ارتقاء دارای محدودیت می باشد.

حافظه RAM یکی از قطعاتی است که با توجه به حجمی که لپ تاپ برای ارتقاء پشتیبانی می کند و همچنین نوع تکنولوژی و BUS آن به سادگی قابل ارتقاء می باشد.

مادربرد لپ تاپ



قابلیت ارتقاء ram لپ تاپ (جایگزین: ارتقاء رم در آموزش تعمیرات لپ تاپ)

هارد دیسک هم قطعه ای است که به سادگی قابل ارتقاء می باشد و حتی می توان آنرا با هاردهای از نوع SSD تعویض نمود و سرعت هارد را تا چندین برابر افزایش داد.

مادربرد لپ تاپ

قابلیت ارتقاء هارد دیسک لپ تاپ (جایگزین: ارتقاء هارد دیسک در آموزش تعمیرات لپ تاپ)

قطعاتی همچون CPU و کارت گرافیک از جمله قطعاتی هستند که به هیچ عنوان قابل ارتقاء نمی باشند و فقط در صورت بروز خرابی در این قطعات می توان امیدوار بود با تعویض آنها با قطعات مشابه لپ تاپ مورد نظر را نجات داد.

تعمیر کلیدهای کیبورد در آموزش تعمیرات لپ تاپ

در این قسمت از آموزش تعمیرات لپ تاپ به نکات مهم در مورد تعمیر کیبورد می پردازیم. با توجه به اینکه کیبوردها به صورت مکانیکی عمل می کنند، معمولا قطعه ای است که با مشکل مواجه می شود و یکی از بخش های هر آموزش تعمیرات لپ تاپ می باشد. یکی از مهمترین ایراداتی که معمولا گریبان کیبوردها را می گیرد عمل نکردن دکمه ها می باشد. برای رفع این مشکل بایستی چندین روش را دنبال کرد تا مشکل حل شود که در ادامه آموزش تعمیرات لپ تاپ به آن می پردازیم:

  • در صورتی که در طول زمان گرد و خاک باعث به وجود آمدن عمل نکردن دکمه کیبورد شده باشد بایستی این گرد و خاک ها از لایه زیرین کیبورد پاک شود تا مشکل حل شود. برای این منظور ابتدا روشی که دارای ریسک پایینی هست را به کار می بریم که همانا استفاده از اسپری هوا می باشد که از طریق فشار هوا گرد و خاک ها زدوده و مشکل کیبورد حل شود.
  • در صورتی که با روش بالا مشکل حل نشد بایستی به وسیله یک پیچ گوشتی تخت ریز و با ظرافت کلید را از کیبورد جدا کنیم و محل اتصال کلید و بدنه را کاملا از هر گونه آلودگی پاک نمود تا شاید پس از جا زدن کلید مشکل آن حل شود.
  • در صورتی که با روش های بالا مشکل صفحه کلید حل نشد چاره ای جزء تعویض صفحه کلید نخواهیم داشت. بدن منظور به روشی که در قسمت قبلی آموزش تعمیرات لپ تاپ بیان شد کیبورد را از بدنه جدا کرده و یک کیبورد مشابه را جایگزین آن می کنیم.

مادربرد لپ تاپ

تعمیر کیبورد لپ تاپ (جایگزین: تعمیر کیبورد در آموزش تعمیرات لپ تاپ)

تعویض آی سی در آموزش تعمیرات لپ تاپ

در این قسمت از آموزش تعمیرات لپ تاپ قصد داریم به تعویض آی سی بر روی برد لپ تاپ بپردازیم. ابتدا بایستی این نکته را ذکر کنیم که به صورت کلی آی سی ها دارای سه نوع DIP ، SMD و BGA می باشند که در نوع  اول DIP که ساده ترین نوع آی سی برای تعویض می باشد با توجه به اینکه پایه های آی سی از پشت برد لحیم شده اند با جدا کردن لحیم توسط هویه می توان آی سی مورد نظر را جدا ساخت و به راحتی یک آی سی را به وسیله لحیم کاری جایگزین نمود.

ولی در نوع دوم SMD تعویض برای تعمیر کار مشکل تر می شود؛ بدین صورت که ابتدا بایستی به وسیله هیتر و باد گرم به صورتی که به قطعات دیگر آسیبی وارد نشود آی سی مورد نظر را از سطح برد جدا می سازیم سپس با سیم قلع کش تمامی سطح آی سی را به صورت کامل پاک می کنیم. پس از انجام مراحل فوق آی سی مورد نظر را به درستی و با دقت بالا در محل مورد نظر قرار داده و به وسیله روغن و سیم لحیم عملیات لحیم کاری را انجام دهیم.

نوع دیگر آی سی که در این آموزش تعمیرات لپ تاپ به آن می پردازیم آی سی های از نوع BGA می باشند که با توجه به اینکه پایه های این آی سی ها در زیر آی سی قرار گرفته و اصلا معلوم نمی باشد برای جدا نمودن آی سی نیاز به دستگاه تعویض چیپ داریم.

احیای باتری مرده در آموزش تعمیرات لپ تاپ

در این قسمت از آموزش تعمیرات لپ تاپ به مشکلاتی که برای باتری لپ تاپ ها به وجود می آید خواهیم پرداخت. باتری ها قطعاتی مصرفی هستند که بر اساس نوع لپ تاپ و فعالیتی که با لپ تاپ صورت می گیرد معمولا بین دو تا سه سال عمر مفید دارد و پس از آن تقریبا بایستی به فکر تعویض باتری افتاد.

اگر باتری یک لپ تاپ مشکل داشته باشد در مرحله اول نبایستی اقدام به تعویض باتری نمود بلکه با راهکارهایی که در آموزش تعمیرات لپ تاپ به آن می پردازیم مشکل باتری را رفع می نماییم.

گاهی اوقات می توان یک باتری مرده و از کار افتاده را با انجام عملیات خاصی احیاء نمود و برای مدتی یک باتری کاملا از کار افتاده را دوباره زنده کرد. اگر باتری لپ تاپ از نوع نیکل متال هیدرید یا نیکل کادیوم باشد می توان از روش خنک کردن باتری فرسوده را احیاء کرد. برای این منظور باتری را از لپ تاپ خارج نموده و داخل یک کیسه فریزر قرار داده و داخل فریزر قرار می دهیم تا ۱۰ ساعت باقی بماند و سپس باتری را بیرون آورده و منتظر می مانیم تا کامل به حالت قبل برگردد سپس آن را شارژ و به صورت کامل دشارژ می کنیم و چندین بار مراحل بالا را تکرار می کنیم تا باتری مرده احیاء شود.

در ادامه آموزش تعمیرات لپ تاپ برای احیای باتری های لتیومی نیز می توان از ولتاژ بالا یا اصطلاحا شوک دادن استفاده نمود؛ برای این کار بایستی قطب مثبت و منفی باتری را به دو سر سیم منبع تغذیه وصل نمود و با ۱٫۵ تا ۲ برابر ولتاژ باتری به آن شوک داد. البته این عمل بسیار خطرناک می باشد و در صورت عدم تجربه باعث انفجار باتری می شود.

مادربرد لپ تاپ

احیای باتری مرده در لپ تاپ (جایگزین: احیای باتری مرده در آموزش تعمیرات لپ تاپ)
