ترایاک چیست و چه کاربردهایی دارد؟
قطعه ترایاک یکی از قطعات الکترونیکی پیشرفته و پرکاربرد است که در دنیای صنعت و تکنولوژی نقش مهمی ایفا میکند. این قطعه بهطور ویژه برای کنترل و مدیریت جریان الکتریکی در ولتاژهای بالا طراحی شده است و بهدلیل ویژگیهای خاص خود، در بسیاری از سیستمهای قدرت و مدارهای الکترونیکی مورد استفاده قرار میگیرد. ترایاکها توانایی کنترل دقیق جریان و تغییر آن در زمانهای مختلف را دارند.
به همین دلیل در کاربردهایی مانند تنظیم سرعت موتورهای الکتریکی، سیستمهای روشنایی، و بسیاری از دستگاههای دیگر دارای کاربردهای فراوانی هستند. در این مقاله، به بررسی مفصلتر ترایاک چیست، نحوه عملکرد آن و انواع کاربردهای آن خواهیم پرداخت تا تصویری واضح از این قطعه حیاتی به دست آوریم.
ترایاک چیست؟ تکنولوژی ساخت وسایل برقی و الکترونیکی در سالهای گذشته پیشرفت زیادی داشته است. منشاء این پیشرفتها در برد دستگاه میباشد که میتواند فرامین و دستورات را با قابلیت اطمینان بیشتری به قطعات مکانیکی دستگاه منتقل کند. یکی از نتایج این پیشرفتها، ترایاکها، اپتی تریاکها و اپتی کوپلرها میباشند. اما ترایاک چیست؟ این قطعات در صنعت ساخت بردهای الکترونیکی کاملا نوظهور هستند و توانستهاند درجه اطمینان عملکرد دستگاه را افزایش و درصد سوختگی و آسیب به دستگاه به خصوص CPU ها را به شدت کاهش دهند.
در این مقاله قصد داریم به پاسخ سوال ترایاک چیست بپردازیم و ساختار و کاربردهای آن را شرح دهیم. همچنین در ضمن این مقاله به بررسی ساختار اپتی ترایاک و اپتی کوپلر و کاربردهای آنها نیز اشاره میکنیم. با ما همراه باشید.
کلیک کنید: آموزش تعمیرات بردهای الکترونیکی
ترایاک چیست و چگونه کار میکند؟
همانطور که می دانید ترایاک یک قطعه الکترونیکی است که بهطور گسترده در مدارهای کنترل الکتریکی استفاده میشود و میتواند جریان الکتریکی را در دو جهت مختلف کنترل کند. ترایاک چیست، این قطعه مشابه یک تریستور (SCR) است، با این تفاوت که ترایاک قابلیت کنترل جریان در هر دو جهت مثبت و منفی را دارد، که باعث می شود برای کاربردهای AC (جریان متناوب) گزینه ای ایدهآل باشد. ترایاک چیست، بهطور خلاصه، ترایاک میتواند جریان را در هر دو نیمسیکل مثبت و منفی ولتاژ متناوب قطع یا وصل کند.
نحوه کار ترایاک بهاینصورت است که با اعمال یک سیگنال کوچک به گیت (پایه کنترل) آن، این قطعه وارد حالت هدایت میشود و اجازه میدهد که جریان از آن عبور کند. هنگامی که گیت به سیگنال داده شده پاسخ میدهد، ترایاک به مدت مشخصی به حالت هدایت باقی میماند، حتی اگر سیگنال ورودی قطع شود. این ویژگی باعث میشود که ترایاک در کنترلهای لحظهای و دقیق جریانهای الکتریکی کاربرد داشته باشد.

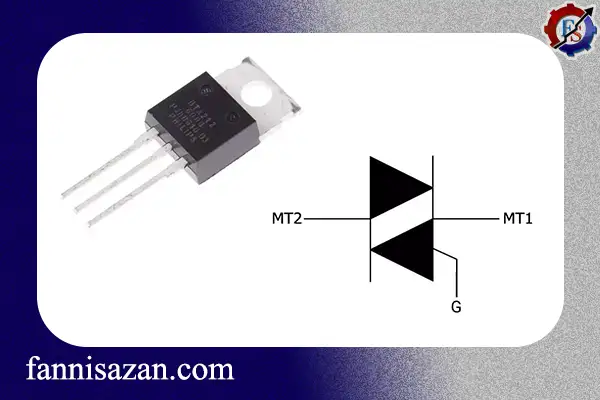

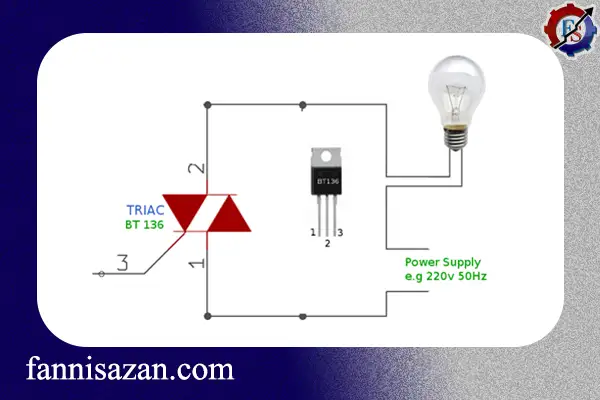

در این بخش به بحث ترایاک چیست می پردازیم. ترایاک چیست، ترایاک یا تریاک را در مدار با Tr نمایش می دهند و از خانوده ترانزیستورها می باشد. نماد این قطعه الکترونیکی مانند دو دیود برعکس می باشد که در واقع یک قطعه سه پایه می باشد. پایه های این قطعه با G (که نشان دهنده Gate می باشد) و همینطور A1 و A2 نشان داده می شوند. البته در برخی منابع پایه های A1 و A2 با MT1 و MT2 نمایش داده می شوند.
ترایاک چیست، ترایاک یا تریاک جزو قطعاتی می باشد که بوسیله آن می توانید مصرف کننده AC را قطع و وصل کنید. ترایاک چیست، ترایاک یک قطعه سه پایه است و از لحاظ چهره ظاهری هیچ فرقی با ترانزیستور ندارد. البته همانطور که در شکل زیر مشخص است، Gate در سه پایه ترایاک از سمت راست شروع می شود.
به هر مقداری که پایه Gate تحریک شود خروجی ولتاژ کم و زیاد می شود.
کاربردهای ترایاک (تریاک)
پس از پاسخ به سوال ترایاک چیست به کاربردهای ترایاک می پردازیم. یک از کاربردهای ترایاک در جاروبرقی می باشد. هیچ نوع جارو برقی با هر مدل و برندی که باشد بدون ترایاک کار نمی کند. یکی دیگر از کاربردهای ترایاک در داخل چایساز می باشد. دمای چایساز می تواند با کم و زیاد شدن تنظیم شود که نشان دهنده این است که قطعه ترایاک درون آنها وجود دارد و با کم و زیاد کردن ولتاژ این عمل را انجام می دهد.
یکی دیگر از کاربردهای ترایاک داخل پنکه است. تنظیم سرعت چرخش پره های پنکه به کمک قطعه ترایاک صورت می گیرد. از دیگر کاربردهای ترایاک می توان چراغ های خواب را نام برد. داخل قطعه دیمر که می توان بوسیله آن نور چراغ خواب را کم و زیاد کرد، حتما یک قطعه ترایاک وجود دارد. هر وسیله ای که 220 ولت باشد و شدت ولتاژ قسمتی از آن را بتوان با کم و زیاد کردن تنظیم کرد از قطعه ترایاک در آن استفاده شده است.
در لوازم خانگی ترایاک ها با شماره های زیر بیشترین کاربرد را دارند که البته رایج ترین آنها مورد اول یعنی BTA 16 می باشد.
- BTA 16
- BTB 16
- BT 136
- BT 137
- BT 138
البته به دلیل اینکه در ایران مصرف کننده مشخص و 220 ولت است و فقط جریان لوازم خانگی کمی متفاوت است، ( که البته تقریبا تمام وسایل خانگی فقط کمی در جریان باهم تفاوت دارند)، تمام مدل های ترایاک در بالا به هم می خورند و به جای هم استفاده می شوند.
ترایاک چیست، کاربردهای ترایاک چیست؟ ترایاکها به عنوان سوئیچهای الکترونیکی قدرتمند، در انواع مختلفی از کاربردها استفاده میشوند. برخی از مهمترین کاربردهای ترایاک عبارتند از:
کنترل روشنایی:
یکی از کاربردهای اصلی ترایاکها در این زمینه، تنظیم و کنترل شدت نور در سیستمهای روشنایی است. ترایاکها با قابلیت سوئیچینگ سریع و عملکرد دو جهته، میتوانند جریان الکتریکی را بهطور مؤثر قطع و وصل کرده و به این ترتیب شدت نور لامپها را کنترل کنند.
این ویژگی بهویژه در سیستمهای روشنایی قابل تنظیم، مانند چراغهای دیمردار، کاربرد دارد. با استفاده از ترایاک، میتوان بدون نیاز به تجهیزات پیچیده، شدت نور را بسته به نیاز و شرایط محیطی تغییر داد. این روش کنترل روشنایی باعث صرفهجویی در انرژی و افزایش عمر مفید لامپها میشود، زیرا تنها میزان لازم از انرژی برای روشنایی تأمین میشود.
کنترل موتور:
عملکرد ترایاکها در این زمینه بهطور عمده بر مبنای کنترل جریان متناوب (AC) است، به این معنی که ترایاک با قطع و وصل کردن جریان بهطور پیوسته، میتواند سرعت موتور را تغییر دهد. این ویژگی برای موتورهایی که در کاربردهای مختلف مانند فنها، پمپها، و ماشینآلات صنعتی استفاده میشوند، بسیار مفید است.
ترایاک چیست، ترایاکها به دلیل قابلیت سوئیچینگ سریع و عملکرد در ولتاژهای بالا، میتوانند بهطور دقیق جریان موتور را کنترل کرده و علاوه بر بهبود کارایی، به کاهش مصرف انرژی نیز کمک کنند. در نتیجه، ترایاکها برای مدیریت و بهینهسازی عملکرد موتورهای الکتریکی در بسیاری از صنایع و سیستمهای خانگی استفاده میشوند.
سیستمهای گرمایشی و تهویه مطبوع:
ترایاک چیست، ترایاکها در سیستمهای گرمایشی و تهویه مطبوع (HVAC) نیز کاربرد گستردهای دارند. این قطعات الکترونیکی بهویژه در کنترل دما و جریان هوا در سیستمهای تهویه و پمپهای حرارتی کاربرد دارند. در این سیستمها، ترایاکها بهعنوان سوئیچهای دقیق برای کنترل جریان برق به المنتهای حرارتی یا فنها استفاده میشوند.
ترایاک چیست، بهطور خاص، ترایاکها در تنظیم توان مصرفی المنتهای گرمایشی و همچنین کنترل سرعت فنها در سیستمهای تهویه مطبوع نقش دارند. از آنجا که ترایاکها دارای قابلیت سوئیچینگ سریع و کار در ولتاژهای بالا هستند، این ویژگیها در سیستمهای HVAC برای بهینهسازی عملکرد و کاهش مصرف انرژی بسیار مفید است.
سیستمهای قدرت و صنعتی:
ترایاکها در سیستمهای قدرت و صنعتی نیز کاربرد گستردهای دارند. این قطعات الکترونیکی بهویژه در مدارهای کنترل موتور، منابع تغذیه صنعتی، و دستگاههای برقی بزرگ استفاده میشوند. ترایاکها به دلیل قابلیت سوئیچینگ دو جهته و توانایی کنترل جریان الکتریکی در ولتاژهای بالا، انتخابی مناسب برای کنترل و محافظت از تجهیزات صنعتی هستند. در سیستمهای صنعتی، ترایاکها برای کنترل موتورها و تجهیزات سنگین مانند کمپرسورها، پمپها و دستگاههای تهویه هوا استفاده میشوند.
این قطعات در مدارهای روشنایی صنعتی، سیستمهای جوشکاری، و حتی در سیستمهای اتوماسیون نیز کاربرد دارند. ترایاک چیست، با استفاده از ترایاکها، میتوان عملکرد تجهیزات صنعتی را بهطور دقیق کنترل کرد، بدون اینکه نیازی به قطع و وصل مکرر جریان باشد.
تست ترایاک یا تریاک
پس از پرداخت به بحث ترایاک چیست و کاربردهای ترایاک، به تست ترایاک می پردازیم. برای اینکه مطمئن شویم یک قطعه ترایاک در مدار سالم است و عملکرد درستی دارد، پایه Gate باید به پایه A1 در هر دو جهت تست دیودی بدهد. در برخی مدل ها مانند BTA16 این دو پایه باهم تست دیودی نشان نمی دهند و به جایش یک مقدار مشخص اهم، مثلا 0.6 اهم را نشان می دهند که البته بوق هم نمی زنند. البته اگر پایه های Gate و A1 را برعکس کنیم باید همان مقدار 0.6 اهم را در این حالت نشان دهد.
ولی هیچکدام از این پایه ها نباید به پایه وسط راه بدهند. به طور خلاصه در حالت دیود چک، دو پایه آخر در هر دو جهت به هم راه می دهند ولی هیچکدام از این دو پایه نباید به پایه وسط راه بدهند. هر حالتی به غیر از این اتفاق بیافتد یعنی ترایاک خراب است. برای تست ترایاک در مدار می توان از تست بیزر هم استفاده کرد. اگر هر کدام از پایه ها به دیگری اتصال کوتاه بدهد و بوق بزند، ترایاک باید تعویض شود.
بیشترین خرابی ترایاک در مدار به صورت انفجار رخ می دهند یعنی قطعه ترایاک کاملا سوراخ می شود یا اتصال کوتاه کرده و بوق می زند. ترایاک را باید یک ترانزیستور سرباز در نظر بگیریم که وظیفه آن در قسمت خروجی برد می باشد و مانند ترانزیستور شاه یا وزیر نمی باشد.
ویژگی های ترایاک
ترایاک چیست، ترایاکها دارای ویژگیهای منحصر به فردی هستند که آنها را برای استفاده در مدارهای مختلف مناسب میسازد. این ویژگیها عبارتند از:
عملکرد دو جهته:
عملکرد دو جهته یکی از ویژگیهای کلیدی ترایاک است که آن را از سایر قطعات مشابه مانند تریستور متمایز میکند. برخلاف تریستور که تنها قادر به کنترل جریان در یک جهت است (معمولاً جهت مثبت)، ترایاک دارای قابلیت هدایت جریان در هر دو نیمسیکل ولتاژ متناوب است.
زیرا در این نوع مدارها جریان به صورت مداوم از مثبت به منفی تغییر میکند. این قابلیت دو جهته بودن به ترایاک این امکان را میدهد که بهعنوان یک سوئیچ الکترونیکی برای قطع و وصل جریان در هر دو جهت عمل کند. زمانی که ترایاک روشن میشود (با اعمال سیگنال به گیت)، جریان الکتریکی در هر دو نیمسیکل ولتاژ متناوب از آن عبور میکند و هنگامی که ترایاک خاموش است، جریان قطع میشود.
قابلیت سوئیچینگ سریع:
قابلیت سوئیچینگ سریع یکی از ویژگیهای مهم ترایاک است که باعث میشود این قطعه الکترونیکی در بسیاری از کاربردهای صنعتی و خانگی مؤثر باشد. ترایاک چیست، ترایاک قادر است به سرعت بین حالتهای قطع و وصل تغییر وضعیت دهد، که این ویژگی ترایاک را برای کاربردهایی که نیاز به کنترل دقیق و سریع دارند، مناسب میسازد.
این قابلیت به ویژه در مدارهایی که نیاز به سوئیچ کردن مکرر و با فرکانس بالا دارند، مانند سیستمهای کنترل موتور، دستگاههای روشنایی الکترونیکی و تجهیزات پخت و پز، اهمیت دارد. ترایاک چیست، ترایاک میتواند در کسری از ثانیه به حالت روشن و خاموش منتقل شود، که این امر باعث میشود کنترل دقیق جریان الکتریکی در مدارهای AC بهطور مؤثر انجام شود.
مقالات پیشنهادی:
دو نوع از ترایاک های مهم و کاربردی
ترایاکها بهطور کلی بر اساس ویژگیها و کاربردهای خاصشان به انواع مختلفی تقسیم میشوند. در زیر به برخی از انواع ترایاک اشاره میشود:
ترایاکهای استاندارد (Standard TRIACs) :
ترایاکهای استاندارد معمولاً در مدارهای سادهای که بهطور مستقیم یا غیرمستقیم از جریان متناوب تغذیه میشوند، به کار میروند. به عنوان مثال، در سیستمهای روشنایی، دستگاههای تهویه مطبوع، کنترل موتورهای کوچک یا برخی از سیستمهای گرمایشی.
از آنجایی که این ترایاکها بهطور کلی برای کاربردهای عمومی طراحی شدهاند، نصب و استفاده از آنها معمولاً آسان است و در بسیاری از موارد برای استفاده در دستگاههای خانگی و صنعتی کوچکتر مناسب هستند. همچنین، یکی از مزایای این ترایاکها قیمت مناسب آنها است. بهدلیل طراحی ساده و نیاز به ویژگیهای کنترل ساده، این ترایاکها بهطور عمومی از هزینه پایینی برخوردارند .
ترایاکهای حساس به دروازه (Sensitive Gate TRIACs) :
پس در جواب ترایاک چیست، نوعی از ترایاکها هستند که نسبت به سیگنال اعمالی به دروازه (Gate) حساس بوده و میتوانند با اعمال سیگنالهای کوچکتر، عمل سوئیچینگ را انجام دهند. این ترایاکها معمولاً در کاربردهایی استفاده میشوند که به کنترل دقیق و حساستری نیاز دارند، زیرا سیگنال دروازه میتواند باعث تحریک ترایاک شود و جریان را از بین برده یا قطع کند.
اپتی کوپلر : جلوگیری از ترکیدگی قطعه ترایاک
تا اینجا به ترایاک چیست پرداختیم. حالا به اپتی کوپلر و کاربردهای آن می پردازیم. همانطور که از شکل زیر می توان موجه شد، هنگامی که قطعه ترایاک از یک سمت به CPU و از سمت دیگر به برق شهری 220 ولت وصل باشد در صورت اتصال کوتاه شدن و سوختن با ورود یک ولتاژ بالا باعث ترکیدگی می شود.
می توان برای جلوگیری از این ترکیدگی از قطعه ای به نام اپتی کوپلر استفاده کرد. البته این مساله بستگی به طراح برد الکترونیکی دارد و خیلی از اوقات طراحان بردها از خود ترایاک برای این کار استفاده می کنند. اپتی کوپلر یک قطعه ایزوله کننده است.
ساختار اپتی کوپلر
داخل اپتی کوپلر یک قطعه چهار پایه شامل یک دیود و یک ترانزیستور وجود دارد. اپتی کوپلر را داخل مدار با نماد U یا IC نمایش می دهند. این قطعه یک قطعه تکی نیست و در واقع دو قطعه داخل یک پک می باشد. اپتی کوپلرها یک صنعت نو ظهور هستند و به دلیل اینکه در سال های پیش خرابی CPU زیادی گزارش می شد، استفاده از این قطعات به تدریج رایج شد.
طرز کار اپتی کوپلر
در طرف مثبت دیود همیشه یک نقطه یا فرورفتگی وجود دارد که نشان دهنده ورودی یا مثبت دیود می باشد. دیود داخل اپتی کوپلر یک رکتیفایر نیست و در واقع یک دیود نورانی است و با دریافت ولتاژ DC نور تولید می کند. ترانزیستور داخل اپتی کوپلر دارای بِیس نیست ولی دارای کلکتور و اِمیتر می باشد. در واقع بیس این ترانزیستور از جنس نورانی می باشد که با دریافت نور تولید شده توسط دیود، کلکتور و امیتر را به هم وصل می کند.
ترایاک چیست، حالا اگر طبق شکل زیر به جای ترایاک یک اپتی کوپلر را در مدار قرار دهیم در صورتی که وسیله الکتریکی متصل به اپتی کوپلر بسوزد و یا اتصالی کند، به دلیل اینکه هیچ ارتباطی با بخش CPU سیستم وجود ندارد و تماس فقط از نوع نوری می باشد، قطعه CPU همیشه در سلامت کامل به سر می برد.
بنابراین طراح برای جلوگیری از آسیب به سی پی یو می تواند به جای ترایاک از اپتی کوپلر استفاده کند. این قطعه درست مانند ترانس ها عمل می کند که با میدان مغناطیسی باهم در ارتباط هستند و ارتباط فیزیکی باهم ندارند.
اپتی ترایاک
تا اینجای مقاله به ترایاک چیست و توضیح اپتی کوپلر پرداختیم. حالا به اپتی ترایاک پرداختیم. درست قطعه ای به مانند اپتی کوپلر با استفاده از یک ترایاک نیز وجود دارد که به آن اپتی ترایاک می گویند. اپتی ترایاک از یک دیود نوری و یک ترایاک تشکیل شده است. همانطور که در شکل زیر می بینید اگر هر اتفاقی برای مصرف کننده شهری بیافتد بازهم هیچگونه آسیبی به CPU وارد نمی شود. در واقع Gate ترایاک در اینجا نورانی می باشد.
در پکیج ها به دلیل وجود سیستم جرقه زن که به ولتاژ بالایی احتیاج دارد از اپتی ترایاک و خود ترایاک به صورت همزمان استفاده می شود. اپتی ترایاک علاوه بر برق AC می تواند برای برق DC نیز مورد استفاده قرار بگیرد.
جمع بندی ترایاک چیست
ترایاک چیست، در نهایت ترایاک یک سوئیچ نیمههادی است که می تواند جریان بین آند و کاتد را روشن و خاموش سازد و در بسیاری از صنایع و سیستمهای خانگی نیز کاربرد دارد و بهعنوان یکی از قطعات کاربردی به شمار میآید. این قطعه بهدلیل قابلیتهای فراوان خود مانند کارکرد در ولتاژهای بالا، کنترل دو جهته و تنظیم دقیق جریان، در بسیاری از سیستمهای الکترونیکی و قدرت مورد استفاده قرار میگیرد. همچنین با ویژگیهای منحصربهفرد خود، از جمله سوئیچینگ سریع و کاهش مصرف انرژی، به بهبود عملکرد و کارایی سیستمها کمک میکند.
در این مقاله به ترایاک چیست و ساختار و کاربردهای ترایاک، اپتی ترایاک و اپتی کوپلرها پرداختیم. این مطالب همراه کارگاه های عملی و کاربردی، تحت عنوان دوره جامع آموزش تعمیرات بردهای الکترونیکی در آموزشگاه فنی سازان برگزار می شود.
تمام مطالب ابتدا از صفر تا صد به زبان ساده به کارآموزان تدریس می شود و سپس این مطالب در کارگاه عملی تمرین می شود. ابزار و تجهیزات کافی برای کار روی بردهای الکترونیکی متنوع و مختلف برای همه کارآموزان در کارگاه وجود دارد. کارآموزان تحت نظر اساتید با تجربه و با سابقه، تعمیرات قطعات مختلف بردهای الکترونیکی را فرا می گیرند و پس از دوره قادر خواهند بود انواع بردهای الکترونیکی را عیب یابی و تعمیر کنند. در پایان دوره نیز مدرک رسمی و معتبر از سازمان فنی حرفه ای کل کشور به کارآموزان اعطاء می شود.
