نصب پنل خورشیدی به تجهیزاتی مانند پنل، اینورتر، سازه، کابل و تجهیزات حفاظتی نیاز دارد. نوع و تعداد این تجهیزات بر اساس ظرفیت سیستم، میزان مصرف، محل نصب و نوع نیروگاه تعیین می‌شود؛ در سیستم‌های مستقل باتری و تجهیزات ذخیره انرژی اهمیت ویژه‌ای دارند.
شما می توانید با شرکت در دوره آموزش نصب پنل خورشیدی این مهارت جدید و پردرآمد را آموزش ببینید و وارد بازار کار این رشته شوید.
پنل خورشیدی؛ بخش اصلی تولید انرژی
پنل خورشیدی اصلی‌ترین بخش یک سیستم خورشیدی است و انرژی تابشی خورشید را به برق جریان مستقیم (DC) تبدیل می‌کند. تعداد و توان پنل‌ها بر اساس ظرفیت موردنیاز نیروگاه تعیین می‌شود. هنگام انتخاب پنل، علاوه بر توان اسمی باید به راندمان، نوع سلول، ابعاد، ضریب دمایی، کیفیت ساخت و مقاومت در برابر شرایط محیطی توجه کرد. به‌خصوص در مناطق گرم، عملکرد پنل در دمای بالا اهمیت دارد، زیرا افزایش دما می‌تواند توان تولیدی آن را کاهش دهد.
اینورتر؛ قلب الکتریکی سیستم خورشیدی
اینورتر یکی از مهم‌ترین تجهیزات نصب پنل خورشیدی است و برق DC تولیدشده توسط پنل‌ها را به برق AC قابل استفاده برای تجهیزات تبدیل می‌کند. نوع اینورتر باید با ساختار سیستم هماهنگ باشد؛ در سیستم‌های متصل به شبکه، خروجی با شبکه برق هماهنگ می‌شود و در سیستم‌های مستقل، اینورتر می‌تواند برق موردنیاز را از پنل یا باتری تأمین کند. اینورترهای هیبریدی امکان مدیریت هم‌زمان انرژی خورشیدی، باتری و شبکه را فراهم می‌کنند. هنگام انتخاب اینورتر باید توان مصرفی، ولتاژ ورودی، جریان راه‌اندازی و نحوه اتصال پنل‌ها در نظر گرفته شود.
سازه نگهدارنده پنل خورشیدی
پنل خورشیدی باید روی یک سازه مقاوم و مناسب نصب شود. این سازه وظیفه دارد پنل‌ها را در موقعیت صحیح نگه دارد و در برابر باد، بارندگی، وزن تجهیزات و شرایط محیطی مقاومت کافی داشته باشد. جنس سازه معمولاً از فلزات مقاوم مانند آلومینیوم یا فولاد با پوشش مناسب انتخاب می‌شود. نوع سازه به محل نصب بستگی دارد. نصب روی سقف ساختمان، زمین، سوله یا سازه‌های اختصاصی، هرکدام به روش اجرایی متفاوتی نیاز دارند. زاویه و جهت قرارگیری پنل‌ها در طراحی سازه اهمیت دارد. هدف این است که سطح پنل در طول ساعات مؤثر تابش، دریافت مناسبی از نور خورشید داشته باشد. در عین حال، باید فضای کافی برای سرویس و نظافت پنل‌ها در نظر گرفته شود.
کابل خورشیدی و اتصالات الکتریکی
برق تولید شده توسط پنل‌ها از طریق کابل به اینورتر و سایر بخش‌های سیستم منتقل می‌شود. به همین دلیل، کابل‌های مورد استفاده باید در برابر تابش خورشید، گرما، سرما و شرایط محیطی مقاومت کافی داشته باشند. از طرفی، انتخاب سطح مقطع مناسب کابل هم اهمیت زیادی دارد؛ چون کابل نامتناسب می‌تواند باعث افت ولتاژ، افزایش تلفات و کاهش بازده سیستم شود. اگر کابل نسبت به جریان عبوری ظرفیت مناسبی نداشته باشد، افت ولتاژ و افزایش تلفات ایجاد می‌شود و در شرایط نامناسب حتی می‌تواند ایمنی سیستم را تحت تأثیر قرار دهد. در کنار کابل، کانکتورها و اتصالات مخصوص سیستم‌های فتوولتائیک مورد نیاز هستند.
جعبه کمباینر یا Combiner Box
در نیروگاه‌هایی که چند رشته یا String از پنل‌ها در کنار یکدیگر قرار دارند، ممکن است از جعبه کمباینر برای تجمیع و مدیریت مسیرهای DC استفاده شود. این تجهیز می‌تواند محل مناسبی برای قرارگیری برخی تجهیزات حفاظتی و اتصال رشته‌های مختلف باشد. وجود کمباینر با توجه به طراحی سیستم الزامی نیست و در سیستم‌های کوچک ممکن است ساختار متفاوتی مورد استفاده قرار گیرد. با افزایش تعداد رشته‌های پنل، اهمیت طراحی صحیح بخش DC و حفاظت آن بیشتر می‌شود.
تجهیزات حفاظتی DC
یکی از بخش‌هایی که نباید هنگام تهیه تجهیزات لازم برای نصب پنل خورشیدی نادیده گرفته شود، تجهیزات حفاظتی است. سیستم خورشیدی با جریان و ولتاژ DC کار می‌کند و حفاظت این بخش باید بر اساس مشخصات واقعی سیستم طراحی شود. فیوزهای مناسب DC، کلیدهای قطع و وصل DC و تجهیزات حفاظت در برابر اضافه‌جریان از جمله تجهیزاتی هستند که بسته به ساختار سیستم مورد استفاده قرار می‌گیرند. این تجهیزات علاوه بر حفاظت از اجزای سیستم، امکان جداسازی بخش‌های مختلف را در زمان تعمیر و نگهداری فراهم می‌کنند.
تجهیزات حفاظت در برابر صاعقه و اضافه‌ولتاژ
پنل‌ها معمولاً در فضای باز و روی سقف یا زمین نصب می‌شوند و به همین دلیل باید احتمال وقوع اضافه‌ولتاژهای ناشی از صاعقه و نوسانات شبکه در طراحی سیستم در نظر گرفته شود. تجهیزات حفاظت در برابر اضافه‌ولتاژ یا SPD می‌توانند در بخش‌های DC و AC سیستم مورد استفاده قرار گیرند. انتخاب نوع و محل نصب این تجهیزات به ساختار نیروگاه و طراحی حفاظتی آن وابسته است. همچنین در پروژه‌هایی که شرایط نصب یا ارتفاع ساختمان احتمال برخورد صاعقه را افزایش می‌دهد، موضوع سیستم حفاظت در برابر صاعقه باید به‌صورت مستقل توسط متخصص بررسی شود.
سیستم ارت و هم‌بندی
ارت یکی از مهم‌ترین بخش‌های ایمنی نیروگاه خورشیدی است. بخش‌های فلزی سازه، تجهیزات و قسمت‌هایی که طبق طراحی نیاز به اتصال حفاظتی دارند باید به سیستم ارت مناسب متصل شوند. هدف از ارت، ایجاد یک مسیر حفاظتی مناسب برای جریان‌های خطا و کاهش خطر برق‌گرفتگی یا آسیب به تجهیزات است. اجرای ارت به شرایط خاک، ساختار ساختمان، استانداردهای پروژه و الزامات محل نصب بستگی دارد. در پروژه‌های خورشیدی، کیفیت اتصالات ارت اهمیت زیادی دارد. استفاده از کابل یا اتصال نامناسب، خوردگی محل اتصال یا اجرای ناقص هم‌بندی می‌تواند عملکرد حفاظتی سیستم را کاهش دهد.
باتری؛ تجهیز ضروری در سیستم‌های ذخیره‌ساز
باتری بخشی از تجهیزات ثابت تمام سیستم‌های خورشیدی نیست و نیاز به آن به نوع طراحی نیروگاه بستگی دارد. در سامانه‌های متصل به شبکه که برای ذخیره انرژی طراحی نشده‌اند، معمولاً باتری حذف می‌شود. اما در سیستم‌های مستقل و هیبریدی، باتری نقش مهمی در تأمین برق دارد. انرژی تولیدشده در زمان تابش مناسب می‌تواند در باتری ذخیره شود تا در ساعات کم‌تابش یا شب مورد استفاده قرار گیرد. ظرفیت باتری باید بر اساس میزان مصرف، مدت زمان پشتیبانی مورد انتظار، عمق دشارژ مجاز، توان سیستم و شرایط بهره‌برداری تعیین شود. در سیستم‌های امروزی، باتری‌های لیتیومی در کنار فناوری‌های دیگر مورد استفاده قرار می‌گیرند و انتخاب میان گزینه‌ها باید بر اساس طول عمر، هزینه، شرایط نصب و مشخصات فنی انجام شود.
شارژکنترلر در سیستم‌های مستقل
در سیستم‌هایی که پنل خورشیدی مستقیماً برای شارژ باتری استفاده می‌شود، شارژکنترلر وظیفه مدیریت جریان و ولتاژ ورودی باتری را بر عهده دارد. دو فناوری رایج در این بخش، PWM و MPPT هستند. کنترلرهای MPPT معمولاً امکان استفاده مؤثرتر از توان پنل را در شرایط مختلف فراهم می‌کنند و در بسیاری از سیستم‌های حرفه‌ای مورد استفاده قرار می‌گیرند. البته در برخی سیستم‌های کوچک، انتخاب PWM می‌تواند از نظر اقتصادی منطقی باشد. در سیستم‌هایی که اینورتر هیبریدی یا تجهیزات یکپارچه مدیریت انرژی دارند، ممکن است عملکرد شارژکنترلر داخل همان تجهیز انجام شود و دیگر به یک کنترلر جداگانه نیاز نباشد.
نصب با تجهیزات ایمنی
تابلو برق AC
بعد از اینورتر، برق AC باید از مسیر مناسب به مصرف‌کننده یا شبکه منتقل شود. تابلو برق AC می‌تواند محل قرارگیری تجهیزات حفاظتی، کلیدها و مسیرهای خروجی سیستم باشد. نوع تجهیزات داخل تابلو به ظرفیت نیروگاه و نحوه اتصال آن بستگی دارد. کلید حفاظتی، تجهیزات قطع اضطراری و حفاظت در برابر اضافه‌ولتاژ، در صورت نیاز و مطابق طراحی، در این بخش قرار می‌گیرند.
کنتور و تجهیزات اندازه‌گیری
در برخی سیستم‌های متصل به شبکه، تجهیزات اندازه‌گیری و کنتورهای مرتبط با تبادل انرژی اهمیت زیادی دارند. نوع کنتور و الزامات مربوط به آن به مقررات و نحوه اتصال نیروگاه به شبکه بستگی دارد. علاوه بر کنتور، استفاده از تجهیزات مانیتورینگ می‌تواند اطلاعات ارزشمندی درباره عملکرد سیستم ارائه کند. کاربر می‌تواند میزان تولید انرژی، توان لحظه‌ای، وضعیت اینورتر و در برخی سیستم‌ها وضعیت باتری و مصرف را مشاهده کند.
ابزارهای مورد نیاز برای اجرای نصب
تجهیزات نصب فقط شامل قطعات دائمی سیستم نیستند. نصاب برای اجرای صحیح پروژه به ابزارهای تخصصی نیاز دارد. مولتی‌متر مناسب، کلمپ‌متر، ابزارهای اتصال و پرس کانکتور، تجهیزات اندازه‌گیری، ابزار نصب سازه و تجهیزات ایمنی فردی از جمله موارد مورد استفاده هستند. در پروژه‌های حرفه‌ای، بررسی ولتاژ و جریان رشته‌های پنل، کنترل اتصالات، بررسی قطبیت و تست تجهیزات پیش از بهره‌برداری اهمیت زیادی دارد. انجام این مراحل بدون ابزار مناسب می‌تواند احتمال خطای اجرایی را افزایش دهد.

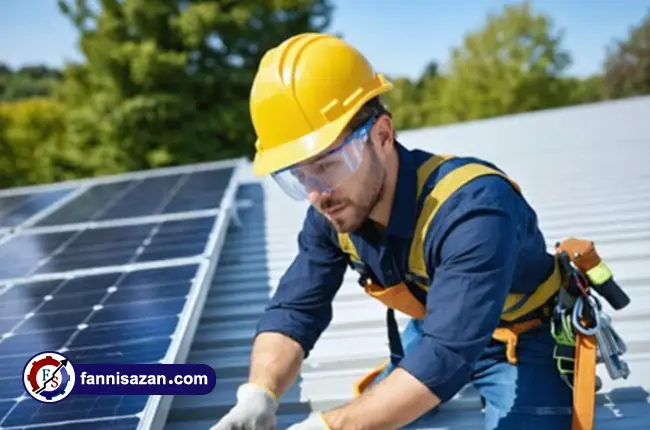

تجهیزات ایمنی هنگام نصب پنل خورشیدی
نصب پنل روی سقف یا سازه مرتفع، علاوه بر مسائل الکتریکی، خطرات فیزیکی دارد. استفاده از تجهیزات حفاظت فردی مانند کفش ایمنی، دستکش مناسب، کلاه ایمنی و تجهیزات کار در ارتفاع در پروژه‌هایی که نیاز به فعالیت در ارتفاع دارند، اهمیت زیادی دارد. همچنین باید توجه داشت که پنل در زمان دریافت نور خورشید می‌تواند برق تولید کند. بنابراین حتی زمانی که شبکه برق قطع است، بخش DC پنل‌ها ممکن است همچنان دارای ولتاژ باشد.

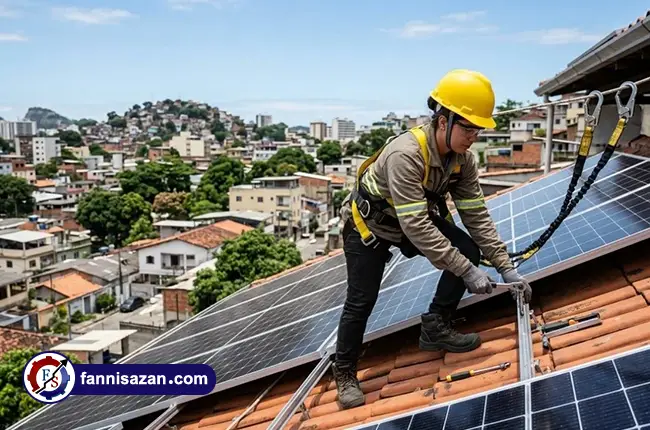

استفاده از تجهیزات ایمنی

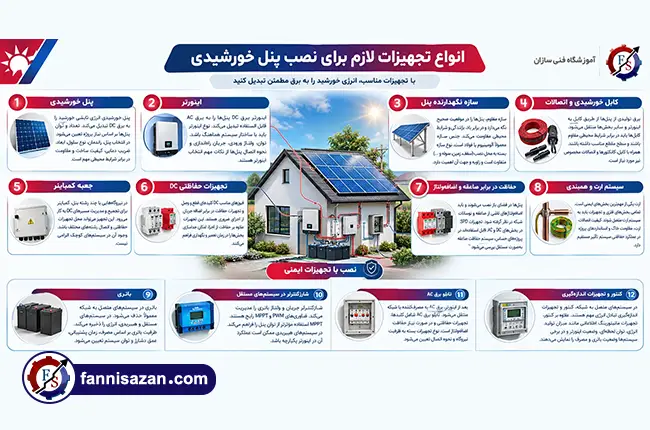

جدول کاربردی انواع تجهیزات لازم برای نصب پنل خورشیدی
| نام تجهیز | کاربرد اصلی | وضعیت نیاز |
|---|---|---|
| پنل خورشیدی | تبدیل نور خورشید به برق DC | ضروری |
| اینورتر | تبدیل برق DC به برق AC قابل استفاده | ضروری |
| سازه نگهدارنده | نصب و تثبیت پنل‌ها با زاویه مناسب | ضروری |
| کابل خورشیدی و کانکتورها | انتقال ایمن برق بین اجزای سیستم | ضروری |
| جعبه کمباینر | تجمیع رشته‌های پنل و مدیریت اتصالات DC | بسته به طراحی |
| تجهیزات حفاظتی DC | حفاظت در برابر اضافه‌جریان و قطع ایمن مدار | ضروری، متناسب با طراحی |
| تجهیزات حفاظت در برابر اضافه‌ولتاژ (SPD) | کاهش خطر آسیب ناشی از اضافه‌ولتاژ | متناسب با طراحی حفاظتی |
| سیستم ارت و هم‌بندی | کاهش خطر برق‌گرفتگی و بهبود ایمنی تجهیزات | ضروری |
| باتری | ذخیره انرژی برای استفاده در زمان نبود تابش | در سیستم‌های ذخیره‌ساز |
| شارژکنترلر (PWM یا MPPT) | مدیریت شارژ باتری از پنل خورشیدی | در سیستم‌های نیازمند کنترلر مستقل |
| تابلو برق AC | توزیع برق و استقرار تجهیزات حفاظتی سمت AC | متناسب با ظرفیت و نوع اتصال |
| کنتور و تجهیزات اندازه‌گیری | سنجش انرژی تولیدی و تبادل برق با شبکه | بسته به نوع سیستم و مقررات |
| تجهیزات مانیتورینگ | بررسی تولید برق و وضعیت عملکرد سیستم | اختیاری یا متناسب با طراحی |
| تجهیزات نصب و ایمنی فردی | اجرای ایمن نصب، تعمیر و نگهداری | ضروری هنگام اجرا |
نکته مهم: همه سیستم‌های خورشیدی به تجهیزات یکسانی نیاز ندارند. برای مثال، باتری و شارژکنترلر مستقل معمولاً در سیستم‌های ذخیره‌ساز و مستقل مطرح هستند. انتخاب نهایی تجهیزات باید بر اساس ظرفیت نیروگاه، نوع اتصال به شبکه، شرایط محل نصب و الزامات ایمنی انجام شود.
فهرست نهایی تجهیزات لازم برای نصب پنل خورشیدی
برای یک سیستم خورشیدی معمولی، فهرست تجهیزات می‌تواند شامل پنل خورشیدی، اینورتر، سازه نگهدارنده، کابل خورشیدی، کانکتورها، تجهیزات حفاظت DC، تجهیزات حفاظت AC، SPD، سیستم ارت، تابلوهای مربوطه و تجهیزات مانیتورینگ باشد. در سیستم‌های مستقل یا هیبریدی، باتری و تجهیزات مدیریت شارژ و ذخیره انرژی به این مجموعه اضافه می‌شوند. برخی تجهیزات مانند Combiner Box بسته به تعداد پنل‌ها و نحوه آرایش رشته‌ها مورد نیاز هستند.

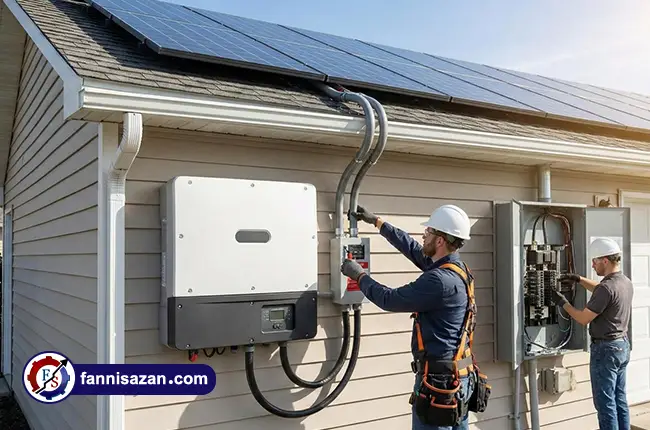

اتصال اینورتر خورشیدی به پنل‌ها و شبکه برق
انتخاب تجهیزات بر اساس ظرفیت سیستم
قبل از خرید تجهیزات باید ظرفیت مورد نیاز مشخص شود. این ظرفیت بر اساس مصرف برق، ساعات تابش، محدودیت فضای نصب، میزان انرژی مورد انتظار و نوع سیستم تعیین می‌شود. برای مثال، افزایش تعداد پنل‌ها بدون بررسی ظرفیت ورودی اینورتر می‌تواند باعث ایجاد ناسازگاری شود. از طرف دیگر، انتخاب اینورتر بسیار بزرگ برای یک آرایه کوچک الزاما به معنی عملکرد بهتر نیست. در یک طراحی اصولی، پنل، اینورتر، کابل، حفاظت، سازه و در صورت وجود باتری باید مانند اجزای یک سیستم واحد در نظر گرفته شوند.
سخن پایانی
تجهیزات نصب پنل خورشیدی شامل پنل، اینورتر، سازه، کابل، تابلو برق و تجهیزات حفاظتی است. در سیستم‌های دارای ذخیره انرژی، باتری اضافه می‌شود. انتخاب و هماهنگی صحیح این تجهیزات، عملکرد ایمن و پایدار سیستم را تضمین می‌کند.

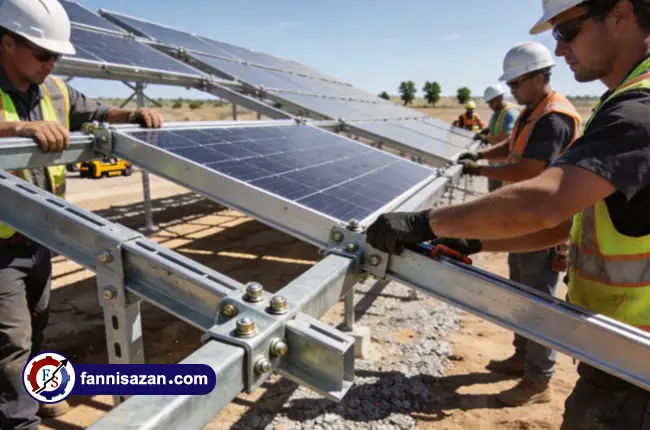

اجرای سازه و نصب پنل‌های خورشیدی در یک سیستم فتوولتائیک
