مقاله ای کاربردی درمورد آموزش ساخت برد مدار را به شما پیشنهاد می کنیم تا انتها همراهی کنید. یک برد مدار چاپی دست ساز (PCB) بطور کلی اغلب در رباتیک و الکترونیک استفاده می شود. در این مقاله مراحل اولیه برای ساخت برد مدار را شرح می دهیم.

پیشنهاد ما: آموزش تعمیرات بردهای الکترونیکی با مدرک معتبر سازمان فنی حرفه ای

تعمیرات برد الکترونیکی

1- آموزش ساخت برد با اولویت طراحی اصولی

1- روش خود برای ترسیم طرح مدار بر روی برد مسی را انتخاب کنید

برای آموزش ساخت برد باید ابتدا آن را طراحی کرد. می توانید این کار را یا با استفاده از یک Sharpie برای یک مدار ساده یا یک نسخه چاپی از یک برنامه کامپیوتری انجام دهید. تنها یکی از اینها موردنیاز است، بنابراین باتوجه به اولویت خود انتخاب کنید.

مقاله مرتبط: دیود هرزگرد چیست؟

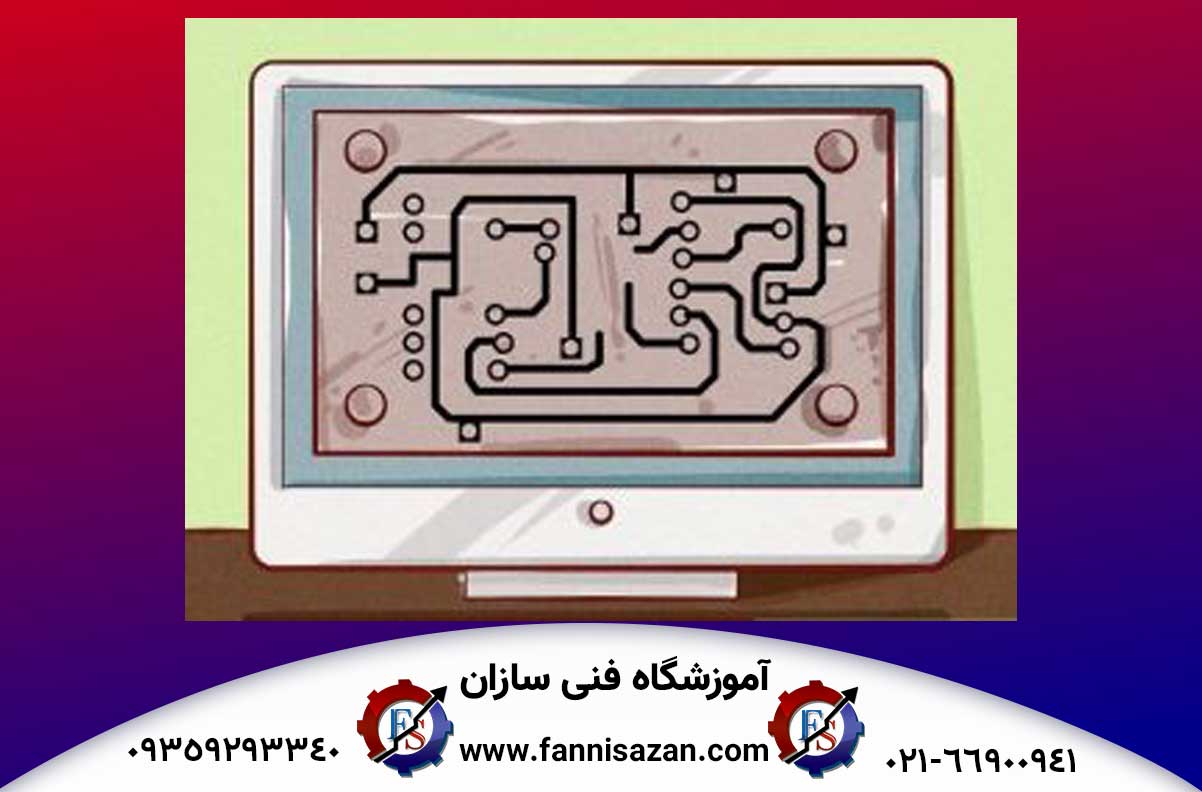

طراحی-برد-الکترونیکی

2- طرح مدار را یا بر روی کاغذ گرافیکی یا یک برنامه شبیه سازی مانند MultiSim یا Eagle CAD ترسیم کنید

این طرح باید شامل توضیحات مفصلی از تمامی بخشها باشد و همچنین براحتی اتصالات را شامل کند.

3- اگر یک برنامه شبیه سازی مورداستفاده قرار گرفت، مدار را بطور کامل در محیط شبیه سازی شده تست کنید

اگر هیچ برنامه شبیه سازی استفاده نشد، یک یا چند نمونه اولیه از مدار را بر روی یک نمونه تابلویی گردآوری و تست کنید. نمونه تابلوها بسیار آسان استفاده می شوند و اجازه می دهند یک مدار حاصل در بلادرنگ بدون نیاز به لحیم مشاهده شود.

4- از عملکرد مدار بر روی نمونه تابلو یا در نرم افزار شبیه سازی مطمئن شوید.

5- یک تخته مدار خریداری کنید

تخته های مدار دارای یک لایه مسی بر روی یک عایق هستند. اندازه معمولی حدودا 3.5 اینچ (8.9 cm) تا 5 اینچ (12.7 cm) است. طراحی ساده است؛ یک نشانگر ثابت همچون یک Sharpie موردنیاز است، است. یک خط کش نیز مفید خواهد بود.

ساخت-برد

6- یک طراحی چاپی را بکار برید

(اگر از برنامه کامپیوتری استفاده نمی کنید و از روش Sharpie استفاده می کنید، این مرحله را نادیده بگیرید). طرحی را از منوی چاپی نرم افزار چاپ کنید. مطمئن شوید چاپ بر روی یک کاغذ براق است.

  • اتو را روشن کنید.
  • طراحی را به دقت برش دهید و آن را بر روی برد مدار قرار دهید.
  • اتوی داغ را بطور مستقیم بر بالای برد مدار برای حدود 45 ثانیه قرار دهید.
  • برد مدار را بگیرید (مراقب باشید چون داغ است).
  • کاغذ را بشویید بطوریکه جوهر سیاه بر روی برد مدار مسی بچسبد.

7- متناوبا

مدار خود را بر روی برد خود با Sharpie ترسیم کنید: توجه داشته باشید ترسیم یک طرح مدار واقعا دشوار است.

2- آموزش ساخت برد : برش

1- از لباسهای قدیمی، دستکشها و عینکهای ایمنی استفاده کنید.

2- در ادامه فرآیند آموزش ساخت برد باید کلراید آهن (Ferric Chloride) را گرم کنید، در یک شیشه غیرخورنده نگهداری کنید و با یک سرپوش غیرخورنده در یک سطل آب گرم محکم کنید: برای جلوگیری از آزاد شدن گازهای سمی، بیش از 115 فارنهایت (46 سانتی گراد) به آن حرارت ندهید.

آموزش-ساخت-برد-الکترونیکی

3- به اندازه کافی کلراید آهن بریزد تا یک سینی پلاستیکی که دارای پلاستیک است تا بقیه برد مدار پر شود: این کار را در یک فضای با تهویه مناسب انجام دهید.

4-  از انبرک های پلاستیکی برای قرار دادن برد مدار بر پایین پایه ها در سینی استفاده کنید: باتوجه به اندازه برد مدار خود 5 تا 20 دقیقه اجازه دهید مس در معرض برد قرار گیرد. از انبرکهای پلاستیکی برای تکان دادن برد استفاده کنید.

5- برد مدار را بطور کامل با آب فراوان بشویید.

6- حفره های سربی 0.03 اینچی (0.8 mm) در برد مدار خود با کمی مته کاربید بزنید. از عینکهای ایمنی و ماسک محافظ برای محافظت از چشمان و ریه های خود درهنگام مته کاری استفاده کنید.

7- برد را با یک پد و آب تمیز کنید: اجزای الکترونیکی برد خود را اضافه کنید و آنها را در محل قرار دهید.

3- گردآوری آموزش ساخت برد

1- ابزارهای زیر را فراهم کنید:

در ادامه مقاله آموزش ساخت برد به ابزارهای ضروری طراحی و ساخت برد الکترونیکی مب پردازیم.

  • مته پرسی یا مته دستی
  • قطعات مته مختلف
  • فلز لحیم کاری
  • لحیم

2- قبل از مته کاری، تمام موقعیتهای اجزای سوراخ را تعیین کنید.

گرد و غبار مس سمی است، بنابراین از یک ماسک گرد و غبار استفاده کنید.

آموزش-طراحی-و-ساخت-برد

3- برد را با یک قطعه به اندازه کافی پهن مته کاری کنید

تا هر بخشی که باید در آن مکان قرار دهید را تطبیق دهید.

به یاد داشته باشید سوراخ را خیلی بزرگ نکنید،

زیرا لحیم کاری بسیار دشوار خواهد شد.

4- اجزا را بر روی برد مدار در مکانهای تعیین شده آنها قرار دهید.

به آرامی پایه های هر جزء را درمقابل قسمت مربوطه روی برد قرار دهید تا آن قسمت در جای خود نگه داشته شود.

مطمئن شوید قطعات با قطبیت بطور صحیحی با مثبت و منفی مربوطه تنظیم شده اند.

مکان تمام بخش ها را قبل از لحیم کاری بررسی کنید.

5- لحیم کاری، مهارتی است که نیاز به تمرین دارد، گرچه ذاتا دشوار نیست.

می توانید به راهنمای لحیم کاری الکترونیکی مراجعه کنید.

ساخت-بردهای-الکترونیکی

6- برد مدار خود را قبل از نصب در محل دائمی آن تست کنید.

از یک مولتی متر درصورت امکان برای تشخیص مشکلات اتصال استفاده کنید.

جمع بندی آموزش ساخت برد

در این مقاله به آموزش ساخت برد و نکات مهم مربوط به آن پرداختیم. همانطور که در این مقاله مطالعه کردید طراحی، ساخت و همینطور تعمیر بردهای الکترونیکی از رشته های بسیار تخصصی می باشد که باید برای آن کاملا آموزش دید. آموزشگاه فنی سازان یکی از آموزشگاه های بزرگ کشور می باشد که در زمینه تعمیر بردهای الکترونیکی به صورت مرتب دوره هایی را برگزار می کند. این دوره ها در کارگاه مجهز و تحت نظر اساتید مجرب برگزار می شود در کارآموزان تحت نظر اساتید این دوره به صورت عملی و کاربردی تمام مهارت های مربوط به تعمیر انواع بردهای الکترونیکی لوازم خانگی و ماشین آلات صنعتی را تمرین می کنند. بعد از دوره نیز مدرک معتبر سازمان فنی و حرفه ای کل کشور به کارآموزان اعطاء خواهد شد.
