آموزش لحیم کاری با هویه

آموزش لحیم کاری با هویه به صورت صفر تا صد

لحیم‌ کاری با هویه یکی از مهارت‌های فنی مهم و کاربردی است که در بسیاری از زمینه‌ها مانند الکترونیک، تعمیرات وسایل الکتریکی و حتی در برخی صنایع کوچک کاربرد دارد. یادگیری این مهارت نه تنها به افراد کمک می‌کند تا وسایل الکترونیکی خود را تعمیر یا بهبود بخشند، بلکه باعث افزایش خلاقیت و خودکفایی در ساخت و تعمیر ابزارهای مختلف می‌شود. با توجه به گسترش استفاده از وسایل الکترونیکی در زندگی روزمره، تسلط بر لحیم‌کاری می‌تواند برای هر فردی مفید و حتی ضروری باشد. به همین دلیل، در این مطلب از مقالات آموزشگاه فنی سازان به آموزش صفر تا صد لحیم کاری با هویه می‌پردازیم.

با شرکت در دوره آموزش تعمیرات برد الکترونیکی در آموزشگاه فنی سازان نحوه لحیم کاری با هویه را به صورت عملی آموزش خواهید دید.

مزایای آموزش لحیم کاری با هویه

آموزش لحیم کاری با هویه دارای مزایای فراوانی است که می‌تواند در صنایع مختلف و حتی در پروژه‌های خانگی به کار گرفته شود. در ادامه به برخی از این مزایا اشاره می‌کنیم:

افزایش مهارت‌های عملی

آموزش لحیم ‌کاری با هویه به شما کمک می‌کند تا مهارت‌های عملی خود را در کار با ابزارهای دقیق و انجام اتصالات ظریف بهبود بخشید. این مهارت به ویژه برای علاقه‌مندان به الکترونیک، تعمیرکاران و سازندگان پروژه‌های شخصی بسیار مفید است.

گسترش فرصت‌های شغلی

مهارت لحیم‌ کاری با هویه در بسیاری از صنایع، از جمله الکترونیک، خودروسازی، هوا فضا و ساخت جواهرات، مورد نیاز است. یادگیری این مهارت می‌تواند فرصت‌های شغلی جدیدی را برای شما ایجاد کند یا به پیشرفت شغلی شما در حوزه‌های فنی کمک کند.

صرفه‌جویی در هزینه‌ها

با یادگیری لحیم ‌کاری، می‌توانید بسیاری از تعمیرات ساده الکترونیکی یا اتصالات فلزی را خودتان انجام دهید و از پرداخت هزینه‌های گزاف برای خدمات تعمیراتی جلوگیری نمایید. همچنین، می‌توانید قطعات معیوب را تعمیر کرده و به جای خرید قطعات جدید، از آنها دوباره استفاده کنید.

ایجاد پایه‌ای برای یادگیری مهارت‌های پیشرفته‌تر

آموزش لحیم ‌کاری با هویه پایه‌ای برای یادگیری مهارت‌های پیشرفته‌تر، مانند لحیم‌کاری سخت یا جوش‌کاری است. با تسلط بر این مهارت، می‌توانید به سراغ تکنیک‌های پیچیده‌تر بروید و دامنه توانایی‌های خود را گسترش دهید. با توجه به این مزایا، آموزش لحیم ‌کاری با هویه نه تنها یک مهارت مفید و کاربردی است، بلکه می‌تواند به بهبود کیفیت زندگی، افزایش فرصت‌های شغلی و رشد شخصی شما کمک کند. این مهارت به شما امکان می‌دهد تا در دنیای فناوری و صنعت، فعال‌تر و مستقل‌تر عمل نمایید.

لحیم کاری چیست و چه کاربردی دارد؟

لحیم‌ کاری (Soldering) فرآیندی است که در آن دو یا چند قطعه فلزی با استفاده از یک آلیاژ ذوب‌شونده به نام لحیم به هم متصل می‌شوند. این آلیاژ معمولاً از ترکیب قلع و سرب ساخته می‌شود و در دمای نسبتاً پایین ذوب می‌شود. در این فرآیند، از یک ابزار به نام هویه برای گرم کردن قطعات و ذوب کردن لحیم استفاده می‌شود تا اتصال بین قطعات ایجاد شود.

انواع لحیم کاری

لحیم‌ کاری با هویه به دو نوع اصلی تقسیم می‌شود:

لحیم ‌کاری نرم

لحیم‌کاری نرم (Soft Soldering) یکی از روش‌های متداول اتصال قطعات فلزی با استفاده از آلیاژهای لحیم با نقطه ذوب پایین (معمولاً زیر ۴۵۰ درجه سانتی‌گراد) است. این روش معمولاً برای اتصال قطعات کوچک، مانند قطعات الکترونیکی، لوله‌های مسی، یا جواهرات استفاده می‌شود. در لحیم ‌کاری نرم، از آلیاژهایی مانند قلع-سرب یا قلع-نقره استفاده می‌شود که به‌راحتی ذوب شده و پس از خنک شدن، اتصالی محکم و هدایت‌گر ایجاد می‌کنند. این روش به دلیل دمای پایین، برای قطعات حساس ایده‌آل است و نیاز به تجهیزات ساده‌ای مانند هویه و سیم لحیم دارد.

با این حال، اتصالات ایجاد شده در لحیم‌ کاری نرم نسبت به روش‌های دیگر مانند جوش‌کاری یا لحیم‌ کاری سخت، استحکام کم‌تری دارند و بیشتر برای کاربردهای غیرساختاری استفاده می‌شوند.

لحیم ‌کاری سخت

لحیم‌ کاری سخت (Hard Soldering) یک روش اتصال قطعات فلزی است که در آن از آلیاژهای لحیم با نقطه ذوب بالا (معمولاً بالای ۴۵۰ درجه سانتی‌گراد) استفاده می‌شود. این روش برای اتصال قطعات فلزی بزرگ‌تر و با استحکام بیشتر، مانند لوله‌های فولادی، قطعات صنعتی یا جواهرات به کار می‌رود. در لحیم ‌کاری سخت، آلیاژهای لحیم (مانند برنج، نقره یا مس) در دمای بالا ذوب شده و با نفوذ به درز بین قطعات، اتصالی بسیار محکم و بادوام ایجاد می‌کنند.

مقالات مرتبط :

افتادن گوشی در آب

مونتاژ برد الکترونیکی

نقش برد الکترونیکی در لوازم خانگی

برخلاف لحیم‌ کاری نرم، این روش نیاز به تجهیزات خاصی مانند مشعل گازی و فلاکس قوی دارد و معمولاً برای کاربردهای ساختاری و صنعتی که نیاز به استحکام بالا دارند، استفاده می‌شود. اتصالات ایجاد شده در لحیم‌ کاری سخت بسیار مقاوم‌تر از لحیم ‌کاری نرم هستند و می‌توانند در شرایط سخت مکانیکی و حرارتی دوام بیاورند.

کاربردهای لحیم کاری

الکترونیک و برق

– اتصال قطعات الکترونیکی مانند مقاومت‌ها، خازن‌ها و آی‌سی‌ها به بردهای مدار چاپی (PCB).
– تعمیرات وسایل الکترونیکی مانند موبایل، لپ‌تاپ و تلویزیون.

صنعت

– اتصال لوله‌های مسی در سیستم‌های تهویه مطبوع و لوله‌کشی.
– ساخت و تعمیر قطعات فلزی در صنایع مختلف.

خودرو

– تعمیرات سیم‌کشی و اتصالات الکتریکی در خودرو.

پروژه‌های DIY و هنری

– ساخت جواهرات دست‌ساز با اتصال قطعات فلزی.
– ساخت ربات‌ها و پروژه‌های الکترونیکی شخصی.

DIY مخفف عبارت «Do it-Yourself» و به معنی «خودت انجام بده» است و به کارهایی گفته می‌شود که به جای واگذاری به یک فرد حرفه‌ای، توسط خود شخص انجام می‌شود.

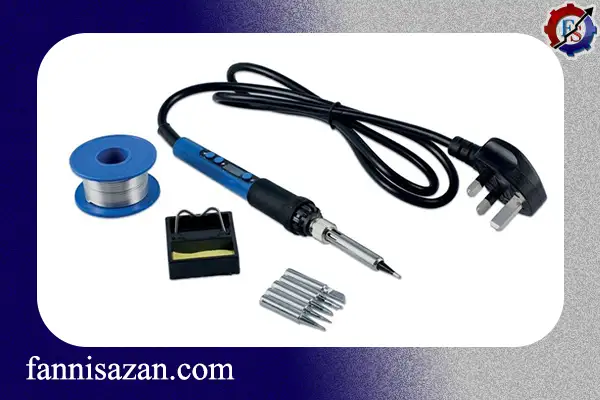

ابزارهای لازم برای لحیم کاری با هویه

برای انجام لحیم‌ کاری با هویه، به مجموعه‌ای از ابزارها و مواد نیاز دارید که هر کدام نقش مهمی در انجام دقیق و ایمن این فرآیند ایفا می‌کنند. ابزارهای ضروری برای لحیم ‌کاری با هویه شامل موارد زیر است:

هویه

ابزار اصلی برای لحیم‌ کاری است که با گرم کردن نوک خود، لحیم را ذوب می‌کند. هویه‌ها در انواع مختلفی مانند هویه‌های ساده، هویه‌های قابل تنظیم دما و هویه‌های گازی وجود دارند.

لحیم (Solder)

آلیاژی از قلع و سرب (یا بدون سرب) که برای ایجاد اتصال بین قطعات استفاده می‌شود. لحیم‌های رایج برای الکترونیک معمولاً دارای درصد بالایی از قلع (مانند 60/40 یا 63/37) و مقداری فلاکس درون خود هستند.

فلاکس (Flux) یا روغن لحیم

ماده‌ای شیمیایی که به تمیز کردن سطح فلز و بهبود جریان لحیم کمک می‌کند. فلاکس می‌تواند به صورت مایع، خمیر یا درون سیم لحیم وجود داشته باشد. همچنین می‌توانید از روغن لحیم برای تمیزکاری سطوح به جای فلاکس استفاده کنید.

پایه هویه

برای قرار دادن هویه داغ و جلوگیری از آسیب‌های ناشی از تماس تصادفی با آن استفاده می‌شود. معمولاً دارای اسفنج یا پارچه برای تمیز کردن نوک هویه است.

اسفنج یا پارچه مرطوب

برای تمیز کردن نوک هویه از باقی‌مانده‌های لحیم و اکسیداسیون استفاده می‌شود.

سیم چین

برای بریدن پایه‌های اضافی قطعات الکترونیکی پس از لحیم ‌کاری.

انبردست یا پنس

برای نگه‌داشتن قطعات کوچک یا تنظیم موقعیت آن‌ها در حین لحیم‌ کاری.

محافظ چشم

برای محافظت از چشم‌ها در برابر دود و ذرات احتمالی ناشی از لحیم‌ کاری.

تهویه مناسب یا فن

برای جلوگیری از استنشاق دود سمی ناشی از ذوب لحیم و فلاکس.

مولتی‌متر

برای بررسی اتصالات و اطمینان از صحت عملکرد مدار پس از لحیم‌ کاری با هویه ، با داشتن این ابزارها و رعایت نکات ایمنی، می‌توانید به راحتی و با دقت لحیم‌کاری کنید.

اقدامات قبل از لحیم کاری با هویه

اقدامات قبل از لحیم‌ کاری با هویه شامل مراحل زیر است:

تمیزکاری سطح

مطمئن شوید سطوحی که قرار است لحیم شوند، تمیز و عاری از چربی، اکسیداسیون یا آلودگی باشند. برای این کار می‌توانید از فلاکس یا روغن لحیم، اسپری‌های تمیزکننده یا سیم ظرفشویی نرم استفاده کنید.

انتخاب هویه مناسب

هویه با توان و اندازه مناسب برای کار خود انتخاب کنید. برای قطعات کوچک، هویه‌های کم‌توان (۱۵-۳۰ وات) و برای قطعات بزرگ‌تر، هویه‌های پرتوان (۴۰-۶۰ وات) مناسب‌ترند.

انتخاب سیم لحیم مناسب

سیم لحیم با قطر و جنس مناسب (معمولاً قلع-سرب یا قلع خالص) انتخاب کنید. برای کارهای ظریف، سیم‌های نازک‌تر (۰.۵-۰.۸ میلی‌متر) و برای کارهای بزرگ‌تر، سیم‌های ضخیم‌تر (۱-۱.۵ میلی‌متر) مناسب‌اند.

تنظیم دمای هویه

دمای هویه را متناسب با نوع کار تنظیم کنید. معمولاً دمای ۳۰۰-۳۵۰ درجه سانتی‌گراد برای اکثر کارها مناسب است.

تمیز کردن نوک هویه

قبل از شروع کار، نوک هویه را با اسفنج مرطوب یا سیم ظرفشویی مخصوص تمیز کنید تا از چسبندگی خوب لحیم اطمینان حاصل شود.

تهیه قلع اندود

قبل از شروع کار، نوک هویه را با کمی سیم لحیم قلع‌اندود کنید تا انتقال حرارت بهتر انجام شود.

ایمنی شخصی

از عینک ایمنی برای محافظت از چشم‌ها در برابر دود و ذرات داغ استفاده کنید. همچنین، در محیطی با تهویه مناسب کار کنید تا از استنشاق دود لحیم جلوگیری شود.

ثابت‌سازی قطعات

قطعات را با گیره یا پایه‌های مخصوص ثابت کنید تا در حین لحیم‌کاری حرکت نکنند.

بررسی اتصالات

قبل از لحیم‌ کاری با هویه، اتصالات و قطعات را بررسی کنید تا مطمئن شوید در جای درست قرار گرفته‌اند.
با رعایت این اقدامات، کیفیت لحیم ‌کاری بهبود یافته و خطر آسیب به قطعات یا خود شما کاهش می‌یابد.

روش انجام لحیم کاری با هویه

اگر اقدامات قبل از لحیم‌ کاری با هویه و آماده‌سازی ابزار لازم را انجام داده‌اید، اکنون می‌توانید فرآیند لحیم‌ کاری با هویه را شروع نمایید.
در ادامه‌ی آموزش لحیم کاری با هویه، روش انجام آن را به ‌صورت گام ‌به ‌گام توضیح می‌دهیم:

گام اول: گرم‌کردن هویه

هویه را به برق وصل کنید و صبر کنید تا به دمای مناسب برسد (معمولاً ۳۰۰-۳۵۰ درجه سانتی‌گراد). اگر هویه شما قابلیت تنظیم دما دارد، دمای مناسب را تنظیم کنید.

گام دوم: تمیز کردن نوک هویه

نوک هویه را با استفاده از فلاکس یا رون لحیم با استفاده از اسفنج مرطوب یا سیم ظرفشویی مخصوص تمیز کنید تا هرگونه اکسید یا باقی‌مانده‌های قبلی پاک شود. سپس نوک هویه را با کمی سیم لحیم قلع‌اندود کنید تا انتقال حرارت بهتر انجام شود.

گام سوم: ثابت‌کردن قطعات

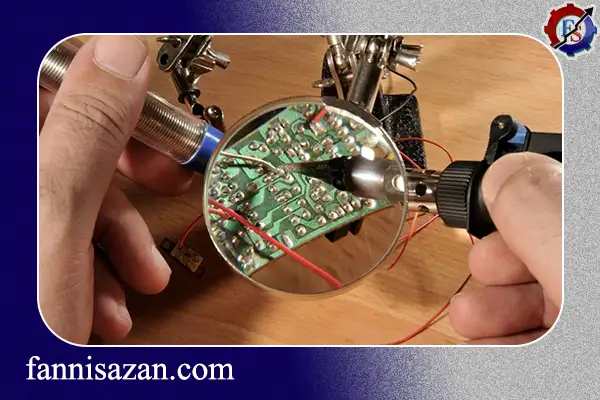

قطعاتی که قرار است لحیم شوند را با گیره یا پایه‌های مخصوص ثابت کنید تا در حین کار حرکت نکنند.

گام چهارم: گرم‌کردن محل اتصال

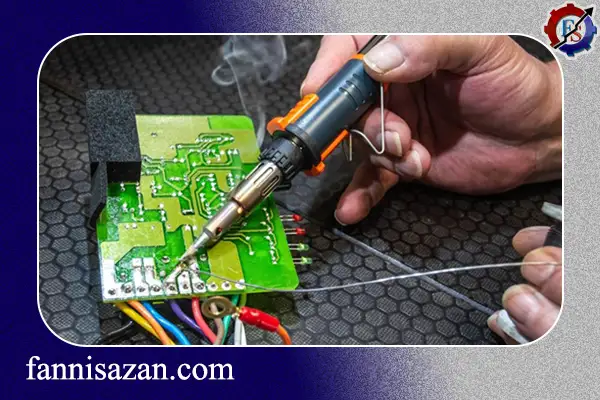

نوک هویه را به‌طور همزمان به هر دو سطحی که قرار است به هم متصل شوند، تماس دهید (مثلاً پایه قطعه الکترونیکی و پد مسی روی برد). حدود ۱-۳ ثانیه صبر کنید تا هر دو سطح به اندازه کافی گرم شوند.

گام پنجم: اضافه کردن سیم لحیم

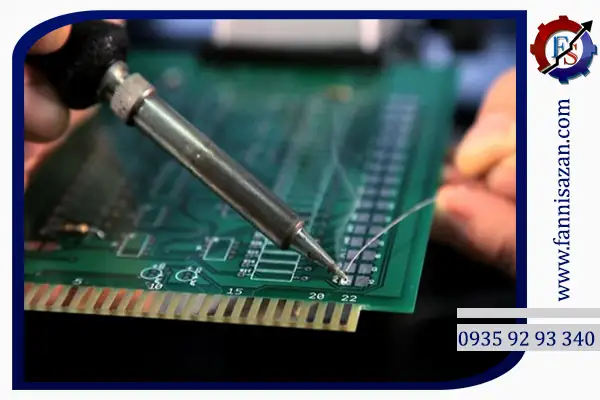

در حالی که نوک هویه را روی محل اتصال نگه داشته‌اید، سیم لحیم را به محل اتصال نزدیک کنید (نه مستقیم به نوک هویه). اجازه دهید سیم لحیم ذوب شود و به طور یکنواخت روی محل اتصال پخش گردد.
مقدار سیم لحیم باید به اندازه‌ای باشد که اتصال را کاملاً بپوشاند، اما نه آنقدر زیاد که باعث ایجاد برجستگی یا اتصال کوتاه شود.

گام ششم: برداشتن هویه و سیم لحیم

ابتدا سیم لحیم را بردارید، سپس هویه را از محل اتصال دور کنید. اجازه دهید اتصال به‌طور طبیعی خنک شود. از فوت کردن یا خنک‌کردن سریع آن خودداری کنید.

گام هفتم: بررسی کیفیت اتصال

پس از خنک شدن، اتصال را بررسی کنید. یک اتصال خوب باید صاف، براق و بدون برجستگی‌های اضافی باشد. اگر اتصال کدر یا ناهموار است، ممکن است نیاز به تمیز کردن مجدد و لحیم‌ کاری با هویه دوباره داشته باشد.
گام هشتم: تمیز کردن نوک هویه و خاموش کردن آن
پس از اتمام کار، نوک هویه را دوباره تمیز کنید و آن را قلع‌اندود کنید تا از اکسید شدن آن جلوگیری شود. هویه را خاموش کرده و در پایه مخصوص قرار دهید.

نکات مهم در لحیم‌ کاری با هویه

• مدت زمان گرم‌کردن: قطعات را بیش از حد گرم نکنید، زیرا ممکن است به آنها آسیب برسد.
• مقدار سیم لحیم: از مقدار مناسب سیم لحیم استفاده کنید تا اتصال تمیز و محکم باشد.
• ایمنی: همیشه از عینک ایمنی استفاده نمایید و در محیطی با تهویه مناسب کار کنید.
• تمرین: اگر تازه‌کار هستید، ابتدا روی قطعات غیرمهم تمرین کنید تا مهارت کافی را به دست آورید.

با رعایت این مراحل و نکات، می‌توانید لحیم‌ کاری با هویه اتصالات را با کیفیت بالا و دوام مناسب انجام دهید.

توصیه‌های نهایی آموزش لحیم کاری با هویه

لحیم‌ کاری با هویه یک مهارت عملی است که با تمرین و رعایت اصول اولیه به ‌راحتی قابل یادگیری است. برای انجام یک لحیم‌ کاری با هویه موفق، همیشه به تمیز بودن قطعات، نوک هویه و استفاده از مواد مناسب توجه کنید. دمای هویه را متناسب با نوع کار تنظیم کرده و از گرم کردن بیش از حد قطعات خودداری کنید. همچنین، مقدار سیم لحیم را به اندازه‌ای استفاده کنید که اتصال را به‌طور کامل بپوشاند، اما از ایجاد برجستگی‌های اضافی جلوگیری شود.

پس از اتمام کار لحیم‌ کاری با هویه، اتصال را بررسی کنید تا مطمئن شوید صاف، براق و بدون نقص است. رعایت این نکات ساده اما مهم، کیفیت و دوام اتصالات شما را به‌طور چشمگیری افزایش می‌دهد. در نهایت، ایمنی را فراموش نکنید. همیشه از عینک ایمنی استفاده کنید و در محیطی با تهویه مناسب کار کنید تا از استنشاق دود لحیم جلوگیری شود.

هویه را پس از استفاده تمیز کرده و در پایه مخصوص قرار دهید تا از آسیب به خود یا محیط کار جلوگیری شود. اگر تازه‌کار هستید، نگران اشتباهات اولیه نباشید؛ با تمرین مداوم و رعایت نکات گفته شده، به‌زودی به یک فرد ماهر در لحیم ‌کاری با هویه تبدیل خواهید شد. لحیم کاری با هویه نه تنها یک مهارت مفید است، بلکه دریچه‌ای به دنیای خلاقیت و ساخت انواع پروژه‌های هنری ظریف، تزئینی و الکترونیکی است.
