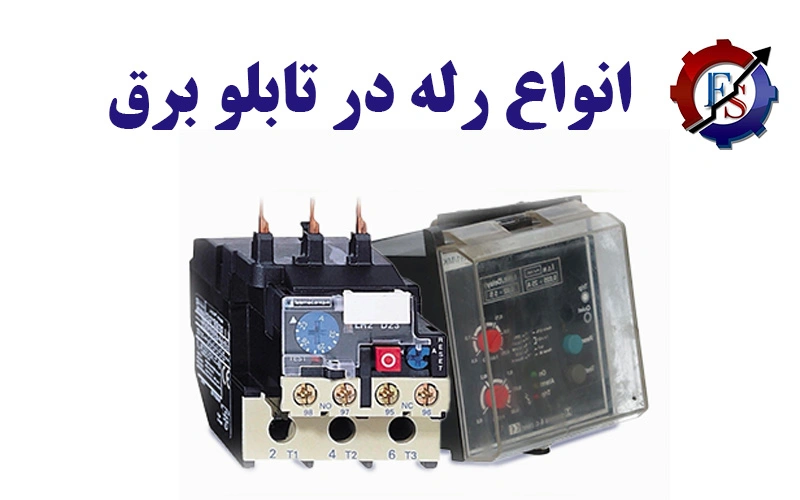

انواع رله در تابلو برق : بررسی عملکرد و اهیمت آن ها

در دنیای پیچیده تابلوهای برق صنعتی و ساختمانی، رله‌ها نقش قهرمانان گمنام را ایفا می‌کنند. این دستگاه‌های کوچک اما حیاتی، وظیفه حفاظت از تجهیزات گران‌قیمت (مانند موتورها، ترانسفورماتورها، ژنراتورها و کابل‌ها) در برابر انواع خطاهای مخرب و همچنین کنترل دقیق عملیات سیستم را بر عهده دارند. انتخاب رله مناسب نه تنها ایمنی را تضمین می‌کند، بلکه از توقف‌های پرهزینه تولید جلوگیری کرده و طول عمر تجهیزات را افزایش می‌دهد. در این مقاله جامع، به شکلی دقیق و کاربرپسند، به بررسی انواع رله در تابلو برق، کاربردها، مزایا و معایب هرکدام و نحوه انتخاب صحیح آن‌ها می‌پردازیم.

دوره‌های تخصصی آموزش برق صنعتی را از دست ندهید.

چرا رله‌ها در تابلو برق غیرقابل جایگزین هستند؟

• حفاظت (Protection): تشخیص سریع خطاهایی مانند اضافه جریان (Overcurrent), اتصال کوتاه (Short Circuit), اضافه بار (Overload), افت یا افزایش ولتاژ (Under/Over Voltage), افزایش دما, عدم تقارن فازها (Phase Imbalance) و … و قطع مدار قبل از آسیب جدی.

• کنترل (Control): امکان خاموش و روشن کردن خودکار تجهیزات از راه دور یا بر اساس شرایط خاص (مثل کنترل سطح، دما، فشار، زمان).

• جداسازی خطا (Fault Isolation): جدا کردن بخش معیوب از شبکه سالم برای تداوم کار بقیه سیستم.

• سیگنالینگ و مانیتورینگ (Signalling & Monitoring): اطلاع‌رسانی به اپراتورها در مورد وضعیت سیستم یا وقوع خطا.

• افزایش قابلیت اطمینان (Increased Reliability): جلوگیری از خرابی‌های زنجیره‌ای و افزایش پایداری شبکه.

مقاله طراحی تابلو برق فشار ضعیف را مطالعه کنید.

مقاله انواع نقشه های برق صنعتی را مطالعه کنید

دسته‌بندی کلی انواع رله در تابلو برق:

1. رله‌ها بر اساس تکنولوژی ساخت

2. رله‌ها بر اساس عملکرد و نوع خطای تشخیصی

رله‌ها بر اساس تکنولوژی ساخت (فناوری عملکرد)

رله‌های الکترومکانیکی (Electromechanical Relays – EMR):

• اصول کار: قدیمی‌ترین و ساده‌ترین نوع رله. از یک سیم پیچ (بوبین)، یک هسته آهنی متحرک و یک سری کنتاکت‌های مکانیکی تشکیل شده‌اند. با عبور جریان از سیم پیچ، میدان مغناطیسی ایجاد شده، هسته را جذب کرده و باعث تغییر وضعیت کنتاکت‌ها (باز یا بسته شدن) می‌شود.

• انواع متداول:

  • رله‌های جریان زیاد (Overcurrent Relays – OCR): Instantaneous (آنی)، Time Delay (با تأخیر زمانی).

  • رله بی متال (Thermal Relay / Bimetal Relay): معروف‌ترین رله حفاظت موتور در برابر اضافه بار (Overload). از دو نوار فلزی با ضریب انبساط حرارتی متفاوت تشکیل شده. عبور جریان اضافه بار باعث گرم شدن و خمیدگی نوارها و در نهایت قطع کنتاکت‌ها می‌شود. تنظیم جریان قطع آن‌ها معمولاً بین ۱.۱ تا ۱.۵ برابر جریان نامی موتور است.

  • رله کنترل فاز (Phase Monitoring Relay): تشخیص افت/افزایش ولتاژ، عدم تقارن ولتاژ فازها، قطع فاز (Phase Loss) و ترتیب فاز (Phase Sequence). برای حفاظت موتورهای سه فاز حیاتی است.

• مزایا: سادگی، قابلیت اطمینان بالا، مقاومت خوب در برابر نویز و ضربه، هزینه اولیه پایین، تعمیرپذیری نسبی.

• معایب: سرعت عملکرد نسبتاً پایین‌تر (در مقایسه با SSR)، سایش مکانیکی کنتاکت‌ها (طول عمر محدودتر)، حساسیت به لرزش و وضعیت نصب، مصرف توان بیشتر توسط سیم پیچ، اندازه بزرگتر.

• کاربردهای رایج: حفاظت اضافه بار موتورها (بی متال)، حفاظت جریان زیاد در تابلوهای توزیع، کنترل‌های ساده روشن/خاموش، رله کنترل فاز.

رله‌های حالت جامد (Solid State Relays – SSR):

• اصول کار: هیچ قسمت متحرکی ندارند. از قطعات نیمه هادی (مانند تریستور، ترایاک، ترانزیستور قدرت، اپتوکوپلر) برای قطع و وصل جریان استفاده می‌کنند. سیگنال ورودی (معمولاً ولتاژ پایین DC یا AC) از طریق اپتوکوپلر، بخش قدرت را راه‌اندازی یا قطع می‌کند.

• مزایا: سرعت عملکرد بسیار بالا (میلی ثانیه)، طول عمر بسیار طولانی (بدون سایش مکانیکی)، عملکرد بی‌صدا، مقاومت بالا در برابر لرزش و ضربه، فرکانس سوئیچینگ بالا، جرقه نزدن (ایمنی در محیط‌های قابل انفجار)، مصرف توان ورودی پایین.

• معایب: هزینه اولیه بالاتر، تولید حرارت داخلی (نیاز به هیت سینک مناسب)، حساسیت بیشتر به نویزهای الکترومغناطیسی (EMI)، افت ولتاژ (Voltage Drop) در حالت روشن، جریان نشتی (Leakage Current) در حالت خاموش، تحمل جریان هجومی (Inrush Current) محدودتر.

• کاربردهای رایج: کنترل سرعت موتور (اینورترها)، سیستم‌های کنترل دمای دقیق (هیترها)، کنترل روشنایی (دیمرها)، سوئیچینگ مکرر و سریع، محیط‌های حساس به جرقه (صنایع شیمیایی، پتروشیمی).

رله‌های دیجیتال یا مبتنی بر ریزپردازنده (Digital / Microprocessor-Based Relays):

• اصول کار: پیشرفته‌ترین نوع رله. از یک ریزپردازنده (CPU)، حافظه (Memory) و مدارات ورودی/خروجی (I/O) تشکیل شده‌اند. سیگنال‌های آنالوگ (جریان، ولتاژ) توسط ADC به دیجیتال تبدیل شده و توسط نرم‌افزار داخلی پردازش و با مقادیر از پیش تنظیم شده (Setting) مقایسه می‌شوند.

• مزایا:

  • هوشمند و چند منظوره: یک رله می‌تواند چندین عملکرد حفاظتی (OC, UV, OV, Earth Fault, Frequency, Differential, …) و کنترلی را همزمان انجام دهد.

  • دقت بسیار بالا و انعطاف‌پذیری: تنظیمات دقیق و گسترده (منحنی‌های زمانی مختلف).

  • سرعت عملکرد بالا.

  • ثبت وقایع (Event Recorder): ذخیره اطلاعات خطاها (نوع، زمان، مقدار پارامترها) برای عیب‌یابی.

  • مانیتورینگ و ارتباطات: امکان پایش پارامترهای شبکه (جریان، ولتاژ، توان، فرکانس، هارمونیک) و ارتباط با سیستم‌های SCADA/DCS از طریق پروتکل‌های صنعتی (Modbus, Profibus, IEC 61850).

  • خودآزمایی (Self-Testing): تشخیص خطاهای داخلی.

  • فضای اشغالی کمتر: جایگزین چند رله الکترومکانیکی می‌شود.

• معایب: هزینه اولیه بسیار بالا، پیچیدگی برنامه‌ریزی و تنظیمات (نیاز به نیروی متخصص)، حساسیت به شرایط محیطی سخت (دما، رطوبت، نویز) نسبت به EMR.

• کاربردهای رایج: حفاظت پیشرفته ترانسفورماتورها، خطوط انتقال و توزیع، ژنراتورها، موتورهای بزرگ و حساس، تابلوهای اصلی (MV/LV) در پست‌ها و صنایع بزرگ، سیستم‌هایی که نیاز به مانیتورینگ و ارتباطات دارند.

رله‌ها بر اساس عملکرد و نوع خطای تشخیصی (پرکاربردترین در تابلو برق)

رله اضافه جریان (Overcurrent Relay – OCR):

• عملکرد: تشخیص جریان‌های بالاتر از حد مجاز (اضافه بار و اتصال کوتاه).

• انواع:

  • Instantaneous (OCRI): بدون تأخیر زمانی (فقط برای اتصال کوتاه).

  • Time Delay (Definite Time – DTOC): قطع پس از گذشت زمان ثابت از رسیدن جریان به حد آستانه.

  • Inverse Definite Minimum Time (IDMT): زمان قطع با افزایش جریان، به صورت معکوس کاهش می‌یابد (منحنی). رایج‌ترین نوع برای حفاظت کابل‌ها و ترانسفورماتورها.

• کاربرد: حفاظت عمومی فیدرها، کابل‌ها، ترانسفورماتورها در برابر OC و SC.

 رله اضافه بار (Overload Relay) – رله بی متال:

• عملکرد: حفاظت خاص موتورهای الکتریکی در برابر جریان‌های مداومی که کمی بالاتر از جریان نامی موتور است و باعث گرمایش بیش از حد سیم پیچ‌ها می‌شود. عملکرد مبتنی بر حرارت (مستقیم یا غیرمستقیم).

• مکانیزم: الکترومکانیکی (بی متال – رایج‌ترین) یا الکترونیکی (غالباً در کنتاکتورهای الکترونیکی یا به عنوان بخشی از رله‌های حفاظت موتور دیجیتال).

• ویژگی کلیدی: تأخیر زمانی ذاتی (Inherent Time Delay) که به موتور اجازه می‌دهد جریان هجومی راه‌اندازی (که بالاتر از جریان نامی است) را بدون قطع تحمل کند.

• کاربرد: حفاظت موتور در کنار کنتاکتور.

رله کنترل فاز (Phase Failure/Sequence/Imbalance Relay):

• • عملکرد: تشخیص خطاهای مرتبط با منبع تغذیه سه فاز:

    • قطع یک یا دو فاز (Phase Loss).

    • افت یا افزایش بیش از حد ولتاژ (Under/Over Voltage).

    • عدم تقارن ولتاژ فازها (Voltage Imbalance).

    • ترتیب نادرست فازها (Phase Sequence/Reversal).

• • اهمیت: این خطاها می‌توانند باعث گرمایش بیش از حد و آسیب به موتورهای سه فاز شوند.

• • کاربرد: حفاظت موتورهای سه فاز، پمپ‌ها، فن‌ها، کمپرسورها.

رله ارت فالت (Earth Fault Relay – EF):

• عملکرد: تشخیص جریان نشتی به زمین. این جریان می‌تواند ناشی از اتصال بدنه تجهیزات یا اتصال کوتاه فاز به زمین باشد.

• اصول تشخیص: معمولاً از ترانسفورماتور جریان باقیمانده (Residual Current CT – RCCB یا Core Balance CT – CBCT) استفاده می‌کند که مجموع برداری جریان فازها را اندازه می‌گیرد. در شرایط نرمال، این مجموع صفر است. در صورت وجود نشتی به زمین، این مجموع غیرصفر شده و رله عمل می‌کند.

• کاربرد: حفاظت جان افراد در برابر برق گرفتگی (در سیستم‌های حساس با جریان قطع پایین مثل 30mA) و حفاظت تجهیزات در برابر اتصال زمین (در سطوح جریان بالاتر).

رله دیفرانسیل (Differential Relay):

• عملکرد: مقایسه جریان ورودی و خروجی یک ناحیه حفاظتی (مثل ترانسفورماتور، ژنراتور، باسبار). در شرایط نرمال، این دو جریان مساوی هستند. در صورت وقوع خطا داخل ناحیه حفاظتی، این تعادل به هم خورده و رله قطع می‌کند.

• مزیت: انتخاب‌پذیری (Selectivity) بسیار بالا. فقط ناحیه معیوب را جدا می‌کند. برای خطاهای خارج از ناحیه حفاظتی عمل نمی‌کند.

• کاربرد: حفاظت اصلی ترانسفورماتورهای قدرت، ژنراتورها، باسبارهای مهم، موتورهای بزرگ.

رله فرکانس (Frequency Relay – Under/Over Frequency):

• عملکرد: تشخیص کاهش یا افزایش فرکانس شبکه نسبت به مقدار نامی (معمولاً 50Hz یا 60Hz).

• اهمیت: انحراف فرکانس نشان‌دهنده عدم تعادل بین تولید و مصرف است و می‌تواند به تجهیزات حساس (مخصوصاً ژنراتورها و موتورهای سنکرون) آسیب بزند یا باعث ناپایداری شبکه شود.

• کاربرد: حفاظت ژنراتورها، سیستم‌های برق اضطراری (UPS، ژنراتور دیزلی)، لودشیفتینگ (قطع بارهای غیرضروری در افت فرکانس).

رله افزایش دما (Temperature Rise Relay)

• عملکرد: تشخیص دمای بیش از حد مجاز در تجهیزات.

• حسگرها: از سنسورهای دما مانند ترمیستور (PTC/NTC) یا ترموکوپل که داخل یا روی سطح تجهیز نصب می‌شوند، استفاده می‌کند.

• کاربرد: حفاظت ترانسفورماتورها (روغن و سیم پیچ)، موتورها (سیم پیچ و یاتاقان‌ها)، باسبارها، تابلوها در برابر گرمایش بیش از حد.

رله کمکی (Auxiliary Relay)

• عملکرد: افزایش تعداد کنتاکت‌های یک رله حفاظتی یا کنتاکتور برای ارسال سیگنال به چند مدار مختلف، ایزوله کردن مدار فرمان از قدرت، تقویت سیگنال. عملکرد حفاظتی اصلی ندارند.

• انواع: کمکی ساده، کمکی با تاخیر زمانی (Timer Relay).

• کاربرد: گسترش سیگنال‌های خروجی، روشن کردن چراغ سیگنال (لامپ خطا)، ارسال آلارم به سیستم کنترل، فعال کردن مدارهای فرمان دیگر.

جدول مقایسه اجمالی انواع اصلی رله در تابلو برق:

نکات طلایی برای انتخاب بهترین رله در تابلو برق

1. نوع تجهیز تحت حفاظت: موتور، ترانسفورماتور، کابل، ژنراتور، بار عمومی؟

2. نوع خطای مورد نظر: اضافه بار، اتصال کوتاه، اتصال زمین، افت ولتاژ، افزایش دما، عدم تقارن فاز؟

3. مشخصات الکتریکی سیستم: سطح ولتاژ (LV, MV)، جریان نامی، جریان اتصال کوتاه، نوع سیستم زمین (TN-S, TT, IT).

4. مشخصات تجهیز: جریان نامی موتور، جریان راه‌اندازی، زمان مجاز راه‌اندازی، کلاس حرارتی.

5. محدودیت‌های فیزیکی: فضای موجود در تابلو.

6. نیازهای کنترلی و مانیتورینگ: نیاز به کنترل از راه دور، مانیتورینگ پارامترها، ارتباط با SCADA؟

7. هزینه (CAPEX و OPEX): هزینه خرید اولیه در مقابل هزینه تعمیرات، نگهداری و توقف خط تولید.

8. قابلیت اطمینان و طول عمر مورد انتظار.

9. استانداردها: رعایت استانداردهای ملی و بین‌المللی (IEC, IEEE, VDE, ISIRI).

10. پشتیبانی فنی و در دسترس بودن قطعات یدکی.

سوالات متداول کاربران

پرکاربردترین رله در تابلوهای برق صنعتی چیست؟

 رله بی متال (برای حفاظت موتور) و رله کنترل فاز در موتورها، و رله‌های اضافه جریان (IDMT) در فیدرهای عمومی بسیار بسیار رایج هستند.

تفاوت اصلی رله حفاظتی و کنتاکتور چیست؟

 کنتاکتور یک کلید الکترومکانیکی برای قطع و وصل بارهای سنگین است. رله حفاظتی خطا را تشخیص داده و فرمان قطع را به کنتاکتور (یا کلید قدرت) می‌دهد. رله کمکی هم برای گسترش سیگنال کنتاکتور یا رله حفاظتی استفاده می‌شود.

آیا رله بی متال برای حفاظت در برابر اتصال کوتاه کافی است؟

 خیر! بی متال فقط از اضافه بار (گرمایی) محافظت می‌کند. برای حفاظت در برابر اتصال کوتاه (که جریان بسیار بالا در زمان بسیار کوتاه ایجاد می‌کند) باید از فیوز یا رله اضافه جریان آنی (Instantaneous OCR) در مدار استفاده کرد.

رله دیجیتال بهتر است یا الکترومکانیکی؟

پاسخ قطعی ندارد. رله‌های دیجیتال هوشمندتر، دقیق‌تر و چندمنظوره هستند و امکانات مانیتورینگ عالی دارند اما گران‌تر و پیچیده‌ترند. رله‌های الکترومکانیکی ساده، ارزان و بسیار مقاوم هستند. انتخاب بستگی به نیاز پروژه، حساسیت تجهیز و بودجه دارد. در موتورهای کوچک معمولی، بی متال الکترومکانیکی کفایت می‌کند. در ترانسفورماتورها یا موتورهای بزرگ حیاتی، رله دیجیتال ضروری است.

رله کنترل فاز برای چه موتورهایی الزامی است؟

 برای همه موتورهای سه فاز مهم است، مخصوصاً در مواردی که منبع تغذیه ناپایدار است یا قطع فاز می‌تواند خسارت مالی یا ایمنی جدی ایجاد کند (پمپ‌های آب، سیستم‌های تهویه حیاتی، نوار نقاله‌ها، کمپرسورها).

رله ارت فالت چگونه از برق گرفتگی جلوگیری می‌کند؟

با تشخیص جریان نشتی بسیار کوچک (مثلاً 30mA) که از بدن شخص عبور می‌کند و قطع سریع مدار (در حد میلی‌ثانیه) قبل از اینکه آسیب جدی به قلب وارد شود. این رله‌ها در مدارهای پریزها و روشنایی ساختمان‌ها (با نام کلید محافظ جان – RCCB) نیز نصب می‌شوند.

آیا تعویض رله الکترومکانیکی با دیجیتال مقرون به صرفه است؟

 در بسیاری از موارد بله، به خصوص در تجهیزات مهم یا قدیمی. مزایای رله دیجیتال (حفاظت بهتر، مانیتورینگ، کاهش توقف‌ها، امکان پیش‌بینی خرابی) اغلب هزینه بالاتر آن را جبران می‌کند. اما باید هزینه نصب، تنظیم و آموزش را نیز در نظر گرفت.
