انواع نقشه های برق صنعتی : انواع ، کاربردها و خواندن

انواع نقشه‌های برق صنعتی ابزارهای حیاتی برای طراحی، نصب، عیب‌یابی و نگهداری سیستم‌های الکتریکی پیچیده هستند. این نقشه‌ها شامل نقشه تک‌خطی (Single-Line Diagram) برای نمایش کلی سیستم، نقشه سه‌خطی (Three-Line Diagram) برای جزئیات فازها، نقشه جانمایی (Layout Drawing) برای مکان‌یابی تجهیزات، نقشه سیم‌کشی (Wiring Diagram) برای اتصالات دقیق، نقشه مدار فرمان (Control Circuit Diagram) برای سیستم‌های کنترلی، و نقشه‌های رایزر (Riser Diagram) برای مسیرهای عمودی می‌شوند. درک این مدارک برای ایمنی، رعایت استانداردها (مثل IEC و NEC) و بهینه‌سازی عملکرد صنعتی ضروری است.

نقشه‌های برق صنعتی: قلب تپنده سیستم‌های الکتریکی

سیستم‌های برق صنعتی بدون مستندات دقیق مانند بدن بدون نقشه‌ی راه است! این نقشه‌ها نه تنها اجرای پروژه را ممکن می‌سازند، بلکه نگهداری، توسعه و عیب‌یابی را به فرآیندی ایمن و کارآمد تبدیل می‌کنند. در این مقاله، به کامل‌ترین و کاربردی‌ترین دسته‌بندی نقشه‌های برق صنعتی می‌پردازیم و رازهای استفاده حرفه‌ای از آنها را فاش می‌کنیم.

مقاله انواع رله در تابلو برق را مطالعه کنید

مقاله استاندارد رنگ‌بندی سیم‌ها در تابلوهای برق صنعتی را مطالعه کنید

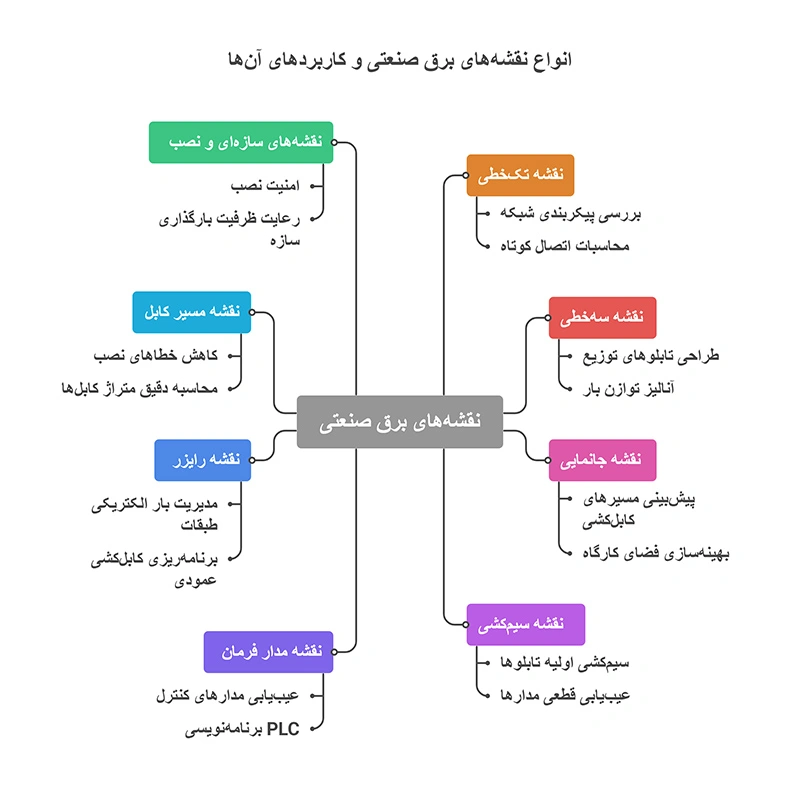

انواع نقشه‌های برق صنعتی

۱. نقشه تک‌خطی (Single-Line Diagram – SLD)

نقشه تک‌خطی (SLD) ستون فقرات هر پروژه برق صنعتی است که با نمادهای استانداردشده، پیکربندی کلی سیستم قدرت را به‌صورت ساده‌شده نمایش می‌دهد. این نقشه تمام المان‌های حیاتی مانند ترانسفورماتورها، ژنراتورها، کلیدهای قدرت، فیوزها و مسیرهای تغذیه اصلی را بدون نمایش جزئیات فازها نشان می‌دهد. مهندسان از SLD برای بررسی پیکربندی شبکه، محاسبات اتصال کوتاه، طراحی سیستم حفاظتی (هماهنگی رله‌ها) و برنامه‌ریزی خاموشی‌های ایمن استفاده می‌کنند. درک این نقشه برای رعایت استانداردهای ایمنی (مثل NEC و IEC) و جلوگیری از خطاهای پرهزینه در فاز طراحی ضروری است.

۲. نقشه سه‌خطی (Three-Line Diagram)

نقشه سه‌خطی، نسخه کامل‌تر و فنی‌تر نقشه تک‌خطی است که تمامی سه فاز (L1, L2, L3) به‌همراه سیم نول (N) و زمین حفاظتی (PE) را با جزئیات اتصالاتشان نمایش می‌دهد. این نقشه برای طراحی دقیق تابلوهای توزیع صنعتی، آنالیز توازن بار بین فازها، عیب‌یابی مشکلاتی مانند “افت ولتاژ یک فاز” یا “اتصال کوتاه فاز به زمین” و پروژه‌های حساس با بارهای سه‌فاز (مانند موتورهای القایی بزرگ) حیاتی است. برخلاف SLD که یک دید کلی می‌دهد، نقشه سه‌خطی ابزاری برای اجرا و نظارت دقیق فنی است.

۳. نقشه جانمایی (Layout Drawing)

نقشه جانمایی، مکان دقیق فیزیکی هر تجهیز برقی (از تابلوهای اصلی و فرعی گرفته تا موتورها، سنسورها، داکت‌ها و حتی پریزهای صنعتی) را روی پلان ساختمان یا سوله مشخص می‌کند. این نقشه حلقه اتصال بین طراحی الکتریکال و اجرای عملی است و برای پیش‌بینی مسیرهای کابل‌کشی، جلوگیری از تداخل تجهیزات، بهینه‌سازی فضای کارگاه و نصب سریع و بدون خطا استفاده می‌شود. بدون نقشه جانمایی دقیق، پروژه با خطرات نصب نادرست، افزایش هزینه کابل‌کشی و مشکلات دسترسی برای تعمیرات مواجه می‌شود.

۴. نقشه سیم‌کشی (Wiring Diagram / Connection Diagram)

نقشه سیم‌کشی، راهنمای گام‌به‌گام اتصالات الکتریکی داخل یک تجهیز (مثل تابلو برق) یا بین چند تجهیز است. این نقشه با نمایش دقیق شماره ترمینال‌ها، رنگ سیم‌ها، سایز کابل‌ها، نوع کانکتورها و مسیرهای اتصال، نقشه‌ای عملی برای تکنسین‌های نصب و تعمیرات است. کاربرد اصلی آن در سیم‌کشی اولیه تابلوها، عیب‌یابی قطعی یا اتصالی مدارها، اضافه کردن تجهیزات جدید و مستندسازی سیستم برای نگهداری آتی است. دقت در این نقشه مستقیماً بر عملکرد ایمن و بدون خطای سیستم تأثیر می‌گذارد.

۵. نقشه مدار فرمان (Control Circuit Diagram)

نقشه مدار فرمان، مغز سیستم‌های کنترل و اتوماسیون صنعتی را تشکیل می‌دهد و منطق عملکرد بخش کنترلی (جدا از مدار قدرت) را نشان می‌دهد. این نقشه شامل المان‌هایی مانند کنتاکتورهای فرمان، رله‌های کمکی، تایمرها، سنسورها، PLCها، شستی‌ها و لامپ‌های سیگنال است و نحوه تعامل آن‌ها برای راه‌اندازی، توقف، اینترلاک‌های ایمنی و توالی عملیات ماشین‌آلات را تشریح می‌کند. درک این نقشه برای عیب‌یابی مدارهای کنترل، برنامه‌نویسی PLC و طراحی سیستم‌های اتوماسیون ضروری است. برای تسلط بر این مفاهیم پیچیده، شرکت در دوره‌های آموزش برق صنعتی پیشرفته توصیه می‌شود.

۶. نقشه رایزر (Riser Diagram)

نقشه رایزر، سیستم توزیع عمودی برق در ساختمان‌های چندطبقه، پل‌ها یا سوله‌های مرتفع را به‌صورت شماتیک نمایش می‌دهد. این نقشه مسیر عبور تابلوهای اصلی (Main Panel) به سمت تابلوهای طبقات (Sub-Panels)، محل عبور کابل‌ها از شفت‌ها و داکت‌های عمودی، نوع و سایز کابل‌های رایزر و نقاط انشعاب را مشخص می‌کند. از این نقشه برای مدیریت بار الکتریکی طبقات، برنامه‌ریزی بهینه کابل‌کشی عمودی، پیش‌بینی ظرفیت شفت‌ها و توسعه آینده سیستم استفاده می‌شود و برای پیمانکاران تاسیسات الکتریکال ساختمان‌های صنعتی حیاتی است.

۷. نقشه مسیر کابل (Cable Routing Diagram)

نقشه مسیر کابل، دقیق‌ترین مسیر عبور هر کابل (از نقطه شروع تا پایان) را بر روی پلان فیزیکی پروژه نشان می‌دهد. این نقشه شامل شماره کابل، نوع کابل (مثل NYY، PVC)، سایز کابل، طول کابل، نقاط عبور (داکت، ترانشه، سینی کابل) و حتی محل‌های عبور از دیوار یا کف است. کاربرد اصلی آن در کاهش خطاهای نصب، محاسبه دقیق متراژ و هزینه کابل‌ها، جلوگیری از آسیب مکانیکی به کابل‌ها (با تعیین فاصله ایمن از تجهیزات دیگر) و تسهیل فرآیند تعویض یا افزودن کابل‌های جدید در آینده است.

۸. نقشه‌های سازه‌ای و نصب (Erection Drawings)

نقشه‌های سازه‌ای و نصب (Erection Drawings)، جزئیات فنی نصب فیزیکی تجهیزات سنگین و حساس مانند ترانسفورماتورها، ژنراتورها، تابلوهای MV/HV و سینی‌کابل‌های بزرگ را مشخص می‌کنند. این نقشه‌ها شامل نوع و محل پیچ‌ها و براکت‌ها، جنس و ابعاد فونداسیون، نحوه اتصال به سازه اصلی، دستورالعمل‌های بالابری و استقرار و نکات ایمنی نصب هستند. استفاده از این نقشه‌ها امنیت نصب، رعایت ظرفیت بارگذاری سازه و هماهنگی دقیق بین تیم برق و عمران را تضمین می‌کند و از خرابی‌های زودرس تجهیزات جلوگیری می‌نماید.

چرا این نقشه‌ها برای سئو و کاربران حیاتی‌اند؟

• پوشش کامل سوالات کاربران: از “تفاوت SLD و Wiring Diagram” تا “نقشه کنترل موتور سه فاز”.

• واژگان کلیدی هدفمند: برق صنعتی، نقشه تک خطی، سیم کشی تابلو، مدار فرمان، آموزش برق صنعتی، عیب یابی، استاندارد IEC/NEC.

• ساختار گام‌به‌گام: درک مطلب را برای مخاطب آسان می‌کند.

• کاربردی‌تر از رقبا: با ارائه جزئیات فنی، مثال‌های ملموس (مثل نقشه استارت/استاپ موتور) و تاکید بر کاربردهای عملی.

نکات طلایی برای استفاده حرفه‌ای

1. استانداردها را جدی بگیرید: IEC, NEC, IEEE و استانداردهای ملی (مثل ISIRI).

2. نرم‌افزارهای تخصصی: AutoCAD Electrical, EPLAN, SEE Electrical دقت را افزایش می‌دهند.

3. به‌روزرسانی مستمر: پس از هر تغییر در سیستم، نقشه‌ها را آپدیت کنید.

4. دسترسی آسان: نسخه دیجیتال و چاپی را در محل مرتبط نگهداری کنید.

جمع‌بندی: اسکلت‌بندی موفقیت در برق صنعتی

نقشه‌های برق صنعتی زبان مشترک مهندسان، تکنسین‌ها و پیمانکاران هستند. تسلط بر خواندن، درک و ترسیم این نقشه‌ها (از تک‌خطی کلی تا سیم‌کشی دقیق و مدارهای پیچیده PLC) نه تنها امنیت پروژه را تضمین می‌کند، بلکه هزینه‌ها را کاهش و بهره‌وری را افزایش می‌دهد.
