plc logo که امروزه توسط شرکت زیمنس به فروش میرسد، شامل نسلهای LOGO!7، LOGO!6 و LOGO!8 است. هر نسل از لوگوها شامل دستگاههای پایه، ماژولهای توسعه، ماژولهای ارتباطی و صفحه نمایش خارجی است. آخرین نسخه نرمافزار LOGO! SoftComfort V8 میتواند برای برنامه نویسی لوگوهای نسلهای قبل نیز مورد استفاده قرار گیرد. نسخههای لوگو پایه دارای صفحه نمایش یکپارچه هستند. در بررسی plc logo با ما همراه باشید.
سامانههای خودکار و فناوریهای دیجیتال، امروزه نقش بنیادین و بسیار مهمی در صنایع گوناگون بر عهده دارند. کنترلکنندههای منطقی قابل برنامهریزی یا PLC یکی از ارکان اصلی در تحقق اهداف اتوماسیون صنعتی هستند. با رشد سریع صنایع، نیاز به کنترلکنندههایی با ساختار سادهتر، قیمت مناسبتر و امکانات کاربر پسندتر بیش از هر زمان دیگری احساس میشود.
برای برطرف نمودن این نیاز شرکتهای پیشرو در زمینه تجهیزات اتوماسیون صنعتی، نسل جدید PLCهای کوچک را معرفی کردند. در میان این محصولات plc logo شرکت Siemens توانست به پرکاربردترین و پرفروشترین مدلها، در صنایع بدل شود.
PLC لوگو یک کنترلکننده منطقی جمعوجور است که نیازهای پروژههای ساده تا متوسط را پوشش داده و بهخاطر طراحی ماژولار، نرمافزار قدرتمند و قابلیت ارتقا، جایگزینی مناسب برای سیستمهای سنتی محسوب میشود.
دوره پیشنهادی ما: آموزش plc
- LOGO!8 دارای صفحه نمایش بزرگ با 3 رنگ برای پس زمینه است.
- LOGO!6 و 7 دارای صفحه نمایش با رنگ پسزمینه سبز هستند.
نسخههای LOGO! Pure همان عملکرد لوگو پایه را ارائه میدهند اما صفحه نمایش و کلیدهای کنترل ندارند و از نظر اقتصادی مناسبتر هستند.
plc logo چیست؟
plc logo یک کنترلکننده منطقی قابل برنامهریزی از خانواده مینی پیالسیها میباشد که توسط کمپانی مطرح زیمنس آلمان طراحی و توسعه یافته است. این تجهیز با وجود ابعاد کوچک، توانایی بسیاری داشته و به قابلیتهای متعددی برای کنترل فرایندهای ساده تا نیمهپیچیده مجهز شده تا با انعطافپذیری بالا و قیمت مناسب، طیف گستردهای از پروژههای صنعتی، ساختمانی و کشاورزی را بهبود بخشد.
به بیانی ساده plc logo یک کنترلر صنعتی ماژولار کامپکت بوده که برای وظایف اتوماسیون ساده طراحی شده است. برخلاف PLCهای ماژولار پیشرفته و بزرگ مانند S7-300 یا S7-1200، پی ال سی لوگو برای مدیریت و کنترل فرایندهایی که تعداد محدودی ورودی/خروجی و منطق کنترلی پایه دارند، گزینهای ایدهآل بهحساب میآید. در بسیاری از سیستمهای مدیریتی کوچک، مانند کنترل روشنایی هوشمند، تهویه مطبوع، پمپ، تنظیم دمای محیط یا سیستمهای آبیاری خودکار، نیازی به دستگاههای پیچیده نبوده و plc logo یک راهحل اقتصادی و فنی بسیار مطلوب خواهد بود.
اجزا اصلی PLC لوگو
درک ساختار داخلی و اجزای تشکیلدهنده plc logo برای پیادهسازی و نگهداری موثر آن ضروری است. در ادامه اجزای کلیدی پی ال سی لوگو را با نگاهی تخصصی بررسی خواهیم کرد.
منبع تغذیه
منبع تغذیه plc logo وظیفه دارد ولتاژ مورد نیاز سیستم برای عملکرد صحیح را تامین کند. این تجهیز بهطور معمول از طریق دو ترمینال L1 و N تغذیه میشود. منبع تغذیه، انرژی الکتریکی را به سطوح ولتاژ پایدار مورد نیاز برای بخشهای منطقی، پردازشی و کنترلی دستگاه تبدیل میکند.
- 12/24V DC در مدلهای صنعتی با تغذیه مستقیم از منابع.
- 230V AC در مدلهای متناسب با شبکه برق شهری.

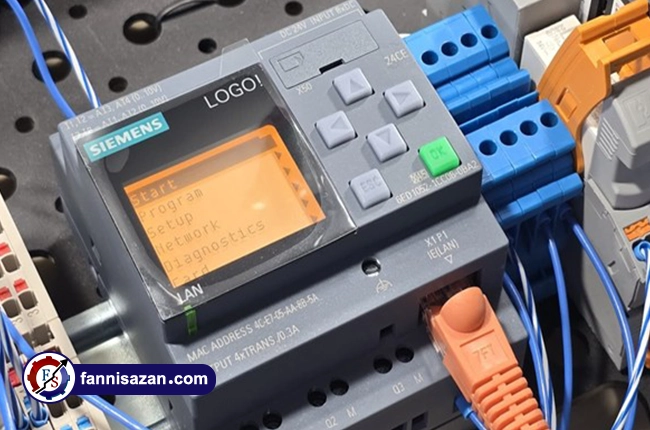

واحد پردازش یا ماژول اصلی
واحد پردازش، مرکز کنترل و تصمیمگیری plc logo است که خود نیز از اجزای مختلفی چون ورودیهای دیجیتال یا آنالوگ، خروجیهای رلهای یا ترانزیستوری، پردازنده مرکزی (CPU) و در برخی مدلها نمایشگر LCD و کلیدهای کنترل دستی تشکیل میشود. اطلاعات و دادههای ورودی به پردازنده مرکزی وارد و مطابق با الگوریتمهای از پیش برنامهنویسی شده، مورد پردازش قرار میگیرد. در نهایت سیگنالهای کنترلی مناسب به خروجیها ارسال میشوند. پی ال سی لوگوها بهطور معمول با یکی از دو نوع ماژول اصلی زیر روانه بازار میگردند.
- LOGO Basic: دارای نمایشگر گرافیکی، کلیدهای کنترلی و قابلیت برنامهنویسی دستی.
- LOGO Pure: فاقد نمایشگر، برای کنترل غیرمحلی یا پروژههایی با فضای محدود.
ترمینال خروجی
plc logo به دو نوع خروجی اصلی مجهز شده است. انتخاب هر نوع خروجی به ماهیت بار الکتریکی و نیاز به سرعت پاسخدهی بستگی دارد.
- خروجی رلهای: برای کنترل بارهای AC یا DC با ظرفیت جریان تا 10 آمپر مناسب است.
- خروجی ترانزیستوری یا الکترونیکی: برای سوئیچینگ سریع و مدارهای دیجیتال با توان پایین کاربرد دارد.
پایانه ورودی
ورودی plc logo مسئول دریافت سیگنالها و اطلاعات از محیط بیرونی را بر عهده دارد. ورودیها بهصورت ماژولار هستند و امکان افزایش تعداد آنها با استفاده از ماژولهای توسعه امکانپذیر خواهد بود.
- ورودی دیجیتال: برای دریافت سیگنالهای دودویی مانند سوئیچها، سنسورهای نوری یا دکمهها.
- ورودی آنالوگ: برای اندازهگیری مقادیر پیوسته مانند دما، فشار، سطح یا ولتاژ.
حافظه
حافظه یکی از اجزا کلیدی plc logo برای ذخیره و نگهداری دادهها و برنامهها است. در پی ال سی لوگو از دو نوع حافظه RAM (موقت) و ROM (فقطخواندنی) استفاده میشود. RAM برای ذخیره موقت دادهها، تایمرها، شمارندهها و برنامههای کاری فعال سیستم و ROM برای ذخیره دائمی دادهها، برنامهها و پیکربندیهای سیستم کاربرد دارد. وجود کارتهای حافظه در پروژههایی که به عملکرد پایه نیاز دارند، بههنگام قطعی برق یا تغییر برنامه از راه دور بسیار ضروری است.

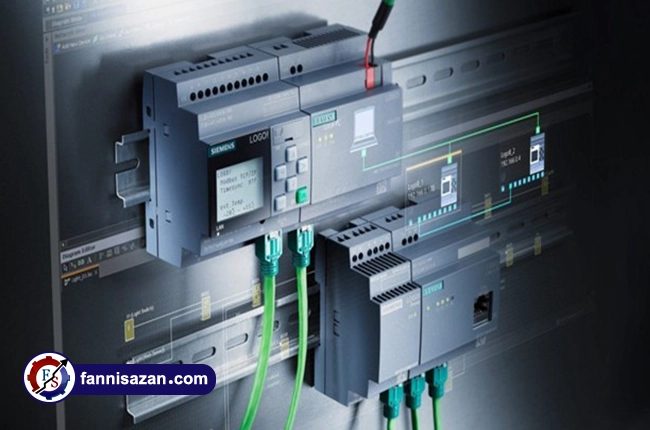

دیگر اجزا plc logo
- ماژول شبکه Ethernet برای اتصال PLC به شبکههای صنعتی یا ارتباط با HMI و سیستمهای مانیتورینگ.
- ماژول توسعه برای افزایش تعداد ورودی/خروجیها در پروژههای بزرگتر.
انواع پی ال سی لوگو
plc logo بهطور کلی به سه نوع مختلف تقسیم میشود که هر کدام برای کاربردهای گوناگونی مناسب هستند.
- استاندارد: plc logo استاندارد رایجترین نوع بوده و برای طیف گستردهای از کاربردهای ساده تا نیمهپیشرفته مناسب است. این مدل با معرفی نسلهای جدید توسعه یافته و بر قابلیتهای آن افزوده میشود. برای مثال نسل اول آن با معماری OBA برای نیازهای کنترلی ساده پروژههای کوچک عرضه شد. با گذر زمان نسلهای جدیدتری چون OBA1، OBA3، OBA4 و OBA5 معرفی گردیدند که هر کدام نسبت به نسل قبلی ظرفیت ورودی/خروجی و قابلیتهای پردازشی بیشتری داشتند.
- لانگ یا بلند: PLC لوگو بلند با هدف افزایش ظرفیت ورودی و خروجی نسبت به نسخه استاندارد طراحی شد. این دستگاه در پروژههایی که نیازمند کنترل تعداد بیشتری از تجهیزات هستند، اما فضای نصب یا بودجه، اجازه استفاده از مدلهای ماژولار گرانتر را نمیدهد، کاربرد دارد. plc logo بلند با فرمفکتور فشرده و اقتصادی، قادر است تعداد ورودیها و خروجیها 2 برابر مدلهای استاندارد را پردازش کند. از مهمترین مزایای این سری میتوان به کاهش نیاز به ماژولهای توسعه، سیمکشی سادهتر و افزایش بهرهوری در پروژههای گسترده، اما فشرده اشاره کرد.
- باس: PLC لوگو باس پیشرفتهترین نوع بوده و برای پروژههایی که نیازمند شبکهسازی، ارتباط با تجهیزات هوشمند، مانیتورینگ از راه دور یا اتصال به سیستمهای بالادستی مانند HMI و SCADA هستند، طراحی شده است. این مدلها از ماژولهای ارتباطی متنوع مانند Ethernet، Modbus، KNX و… پشتیبانی کرده و امکان کنترل متمرکز و یکپارچه در سیستمهای پیچیده را فراهم میکند.
PLC لوگو باس اغلب بهعنوان بخشی از یک شبکه صنعتی بزرگتر مورد استفاده قرار میگیرد و قابلیت اتصال به ماژولهای توسعه و سایر کنترلرهای صنعتی را نیز دارد. سری BUS انتخاب مناسبی برای پروژههای هوشمندسازی ساختمان، مانیتورینگ صنعتی یا سیستمهای توزیعشده، برای تبادل اطلاعات با چند دستگاه بهطور همزمان، بهشمار میرود.
کاربردهای PLC لوگو در صنایع مختلف
plc logo یکی از پرکاربردترین مینی پیالسیها در صنایع مختلف است. این کنترلر جمعوجور و ماژولار با ابعاد کوچک، قیمت مناسب، توانایی انجام کنترل منطقی سطوح متوسط و پشتیبانی از ورودی/خروجیهای دیجیتال و آنالوگ در طیف وسیعی از کاربردهای صنعتی، نیمهصنعتی، ساختمانی و حتی کشاورزی، مورد استفاده قرار میگیرد.
- خطوط مونتاژ و تولید صنعتی: یکی از کاربردهای اصلی PLC لوگو، کنترل و اتوماسیون خطوط تولید در کارخانهها است. این تجهیز میتواند فرایندهای هدایت نوار نقاله، راهاندازی موتورها، زمانبندی دستگاهها، مانیتورینگ سنسورها و کنترل رباتهای مونتاژ را بهدقت انجام دهد. در صنایع خودروسازی از plc logo برای خطوط کنترلی که فرایند سادهای دارند، اما دقت حائز اهمیت است، استفاده میشود. قابلیتهایی چون برنامهریزی تایمر، شمارنده و… مدیریت فرایندهای ترتیبی را سهولت خواهد بخشید.
- اتوماسیون ساختمان: از plc logo نیز میتوان در پروژههای هوشمندسازی ساختمان بهعنوان یک کنترلر مرکزی استفاده کرد. برای کنترل روشناییهای داخلی و خارجی، تهویه مطبوع، کرکرههای برقی، سیستمهای امنیتی مانند دزدگیرها یا دوربینها، سیستم گرمایشی/سرمایشی و… میتوان از پیالسی بهره برد. با استفاده از این تجهیز، به میزان قابلتوجهی در مصرف انرژی صرفهجویی خواهد شد. قابلیت اتصال به ماژولهای ارتباطی مانند Ethernet یا KNX، استفاده از آن را در سیستمهای خانه هوشمند ممکن میسازد.
- انرژیهای تجدیدپذیر: در سیستمهای خورشیدی و بادی از PLC لوگو بهعنوان یک کنترلر برای پایش و کنترل شارژرهای خورشیدی، اینورترها، باتریها و مدیریت بار مصرفی استفاده میشود. این کنترلر قادر است پارامترهایی نظیر ولتاژ باتری، جریان تولیدی پنلها و وضعیت شارژ را مانیتور کرده و در صورت لزوم، فرمان قطع یا وصل بار را صادر نماید. بنابراین بهرهوری سیستم را افزایش داده و از آسیب به تجهیزات جلوگیری خواهد کرد.
- مدیریت منابع آب و فاضلاب: برای پمپاژ، تصفیه آب، کنترل سطح مخازن و سیستمهای فاضلاب میتوانید از پی ال سی لوگو برای کنترل پمپها، شیرهای برقی، شناورها و تجهیزات اندازهگیری استفاده کنید. این کنترلر بهصورت خودکار و با توجه به سطح آب، دمای محیط، فشار لولهها و سایر پارامترها اقدامات لازم را انجام داده و به پایداری سیستم کمک میکند.
- کشاورزی و آبیاری هوشمند: در صنعت کشاورزی، بهویژه در گلخانهها و مزارع مکانیزه میتوانید از PLC لوگو بهمنظور کنترل فرایندهایی مانند آبیاری خودکار، کنترل دما و رطوبت، روشنایی مصنوعی، تهویه و مهپاشی استفاده کنید. پیالسی با دریافت دادهها از سنسورهای تشخیص رطوبت خاک، بارندگی و تایمرها، میتواند میزان و زمان آبیاری را بهطور دقیق تنظیم کرده و از هدررفت آب جلوگیری نماید. همچنین در سیستمهای دامی، اموری چون کنترل تهویه، آبخوری و تغذیه حیوانات نیز با استفاده از PLC لوگو قابل انجام خواهند بود.
- صنایع غذایی و نوشیدنی: پی ال سی لوگو قادر است اموری چون بستهبندی، دستگاههای پرکن، تسمه نقالهها، کنترل کیفیت در صنایع غذا و نوشیدنی را برعهده بگیرد. این تجهیز با سرعت پردازش بالا و سهولت در برنامهنویسی میتواند کاربرد فراوانی در این صنایع داشته باشد. این سیستمها نیاز به کنترل دقیق، اما ساده دارند و PLC لوگو پاسخگوی این نیاز خواهد بود.
- ترابری، حملونقل و انبارداری: در سیستمهای آسانسور، دربهای اتوماتیک، نقالههای حمل بار، جرثقیلهای سقفی و سایر تجهیزات جابجایی در انبارها یا کارخانجات، PLC لوگو وظیفه هماهنگی بین سنسورها، درایوها و کنترل دستی/خودکار را بهدقت انجام میدهد. کنترل اولویتها، جلوگیری از برخورد تجهیزات، مدیریت چرخههای حرکتی و ایمنی اپراتورها از جمله مزایای این کنترلر هوشمند هستند.
مزایا و ویژگی های plc logo
plc logo با مزایای فراوانی که دارد در بسیاری از صنایع مورد استفاده قرار میگیرد. در ادامه، مهمترین مزایا و ویژگیهای این کنترلر آورده شدهاند.
سادگی در برنامه نویسی و راه اندازی
محیط گرافیکی رابطکاربری plc logo به شما اجازه میدهد تا تنها با کشیدن و رها کردن بلوکهای منطقی، برنامه مورد نظر خود را پیادهسازی کنید. حتی کاربران مبتدی میتوانند بدون دانش برنامهنویسی، یک سیستم کنترل صنعتی ساده را طراحی و پیادهسازی نمایند.
- شبیهسازی برنامه قبل از اجرا.
- کتابخانههای توابع از پیش تعریفشده.
- امکان انتقال برنامه از طریق کابل USB یا شبکه اترنت.
ساختار ماژولار و قابلیت ارتقا
plc logo دارای طراحی ماژولار بوده که به کاربر امکان میدهد تعداد ورودیها و خروجیهای دیجیتال و آنالوگ را با افزودن ماژولهای توسعه افزایش دهند. انعطافپذیری بالای آن باعث شده که کاربر بتواند کنترلر را بر اساس نیاز خود گسترش داده یا به سیستمهای پیچیدهتر، بدون آنکه نیاز به تعویض سختافزار اصلی باشد، متصل کند.
- ماژولهای توسعه I/O.
- ماژولهای ارتباطی KNX، GSM، Modbus و Ethernet.
- قابلیت ارتباط با HMI و سایر PLCها از طریق شبکه.
قیمت اقتصادی و به صرفه
PLC لوگو در مقایسه با PLCهای صنعتی قیمت مناسب و اقتصادی دارد. این مزیت، plc logo را به گزینهای ایدهآل برای کسبوکارهای کوچک و پروژههای آموزشی بدل کرده است.
- هزینه خرید پایینتر نسبت به PLCهای متوسط و پیشرفته.
- مصرف برق کم و کاهش هزینههای انرژی.
- عمر طولانی و نیاز کم به تعمیر و نگهداری.
قابلیت اطمینان بالا در شرایط سخت
plc logo از کیفیت ساخت بسیار بالایی برخوردار بوده و در محیطهای صنعتی دشوار مانند حرارت بالا، لرزش مکانیکی، گرد و غبار و نویز الکتریکی عملکرد پایداری از خود نشان میدهد. از این رو برای طولانی مدت بدون بروز خرابی عمل کرده و احتمال توقف خطوط تولید را کاهش خواهد داد.
- بدنه مقاوم در برابر ضربه و شوک.
- طراحی مناسب برای نصب روی ریل DIN.
- تاییدیهها و گواهینامههای معتبر اروپایی.
تنوع مدل ها و گزینه های ارتباطی
پی ال سی لوگو در مدلهای متنوع و با امکانات ارتباطی متفاوت عرضه میشود. از این رو قادرید با توجه به نیاز خود بهترین گزینه را انتخاب نمایید. برخی از مدلها به نمایشگر (HMI) مجهز هستند که امکان مشاهده و ویرایش پارامترها را بدون اتصال به کامپیوتر فراهم میکنند.
قابلیت کنترل از راه دور
PLC لوگو با استفاده از ماژولهای ارتباطی GSM/GPRS، شبکه و… امکان کنترل و مانیتورینگ فرایندها را از راه دور فراهم میکند.
- ارسال پیامک در مواقع هشدار.
- کنترل از طریق اپلیکیشن موبایل یا وبسرور داخلی.
- مانیتورینگ زنده و آرشیو دادهها.
سازگاری با تجهیزات متنوع
plc logo با انواع سنسورها، محرکها، شیرهای برقی، موتورها و سیستمهای کنترلی سازگار است. همچنین میتواند از طریق پروتکلهای استاندارد با دیگر تجهیزات صنعتی ارتباط برقرار کند.
- پشتیبانی از پورتهای RS232، Ethernet و USB.
- ارتباط با سنسورهای آنالوگ/دیجیتال.
- پشتیبانی از توابع PID، شمارنده، تایمر و…
بهره وری بالا و افزایش راندمان
پی ال سی لوگو با کنترل و زمانبندی دقیق فرایندها، بهرهوری را افزایش داده و میزان تولید ضایعات را کاهش خواهد داد. همچنین از احتمال بروز خطاهای انسانی کاسته شده که در نتیجه آن ایمنی و کیفیت محصول نهایی ارتقا مییابد.
- کنترل دقیق تایمینگ دستگاهها.
- کاهش اتلاف انرژی.
- افزایش سرعت تولید و کیفیت محصول.
پشتیبانی فنی و منابع آموزشی گسترده
شرکت زیمنس منابع آموزشی و خدمات پشتیبانی گستردهای برای پی ال سی لوگو فراهم کرده است. همچنین بسیاری از تکنسینها آموزشهای فراوانی را منتشر کردهاند که در زمینه نحوه استفاده و برطرف کردن مشکلات بسیار موثر هستند.
بررسی مشخصات plc logo
- 8 دستگاه پایه برای تمامی ولتاژها دارای صفحه نمایش یا بدون آن
- تمامی دستگاهها با پورت اترنت تجهیز شدهاند.
- برقراری ارتباط با نسخههای قبلی
- وب سرور یکپارچه در تمامی دستگاهها
- 7 ماژول دیجیتال و 3 ماژول آنالوگ
- قابل توسعه تا 24 ورودی و 20 خروجی دیجیتال، 8 ورودی و 8 خروجی آنالوگ
- صفحه نمایشی با 6 خط و 16 کاراکتر در هر خط
- امکان انتخاب رنگهای سفید، نارنجی و قرمز برای نور زمینه
ماژولهای توسعهPLCهای لوگو
در بررسی plc logo این نکته مهم است که گستره وسیع ماژولهای توسعه این امکان را به شما میدهد تا لوگو را به صورتی منحصر به فرد توسعه دهید.
ماژولهای توسعه توسط یک کشویی یکپارچه به ریل متصل میشوند.
دوره مرتبط: نقش ها و تفاوت های میان تابلو برق و سوئیچ برد
ماکزیمم تعداد ماژولهای توسعه plc logo
لوگو8 : 24 ورودی و20 خروجی دیجیتال، 8 ورودی و 8 خروجی آنالوگ
لوگوهای 6 و 7: 24 ورودی و 16 خروجی دیجیتال، 8 ورودی و 2 خروجی آنالوگ ارتباط شبکه اترنت این امکان را به کاربر میدهد تا ماکزیمم تعداد ماژولهای توسعه را افزایش دهد.
با شبکه کردن لوگو! هشت و یا هفت ماکزیمم تعداد ماژولهای توسعه بیان شده می تواند تا مقادیر 88 ورودی دیجیتال، 80 خروجی دیجیتال ، 40 ورودی آنالوگ و 18 خروجی آنالوگ افزایش یابد.

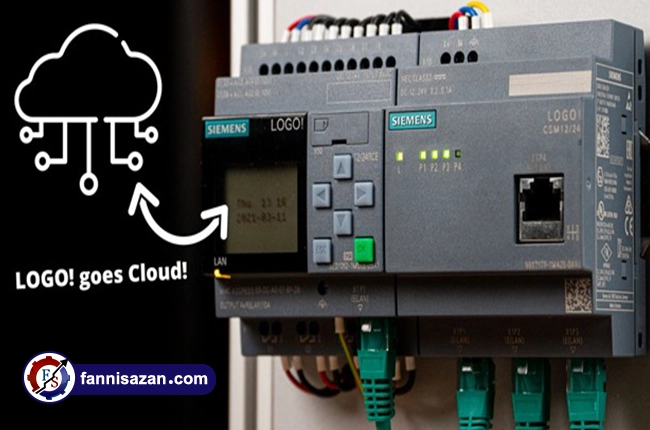

ماژولهای ارتباطی
در بررسی plc logo ماژولهای ارتباطی متنوعی برای نسلهای مختلف لوگو وجود دارد.
در لوگو! 8، ماژولهای ارتباطی توسط شبکه اترنت (CSM و CMR) متصل میشوند و برای لوگو! 6 و 7 ماژولهای ارتباطی برای رابط AS و KNX توسط ریل متصل میشود.
صفحه نمایش متنی خارجی plc logo

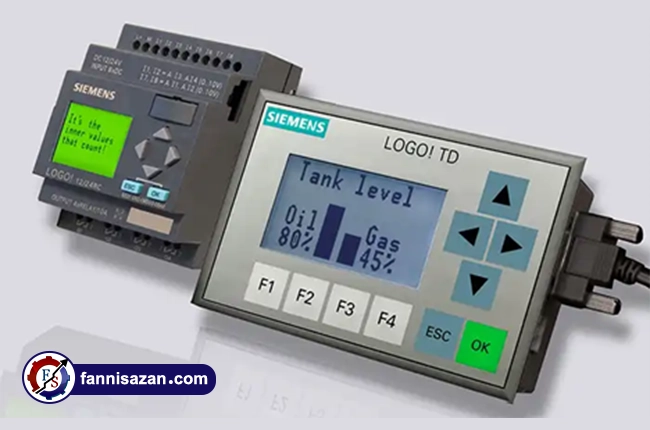

- لوگو! 8: صفحه نمایش متنی خارجی LOGO! TDE با دو رابط برای پورتهای اترنت
- 6 خط و 20 کاراکتر در هر خط
- 3 رنگ پس زمینه
- لوگوهای 6 و 7: صفحه نمایش متنی خارجی LOGO! TD با رابط مخصوص
- 4 خط با 12 کاراکتر برای هر خط
نسخه SIPLUS پی ال سی های LOGO
نسخه SIPLUS لوگو نیز موجود است. سخت تر از نسخه استاندارد است و در شرایط فیزیکی سخت، عملکرد قابل قبولی دارد.
از جمله اینکه در گستره دمایی -40 تا +70 درجه سانتی گراد میتواند عمل کند.
جمع بندی
در این مقاله plc logo را مورد بررسی قرار دادیم. این موضوع در بحث مونتاژ و نصب تابلو برق صنعتی که زیر مجموعه رشته برق صنعتی می باشد حائز اهمیت است. همانطور که می دانید اولین واحدی که برای راه اندازی هر کارخانه یا کارگاه صنعتی باید نصب شود تابلو برق است.
