سنسورهای PLC: راهنمای جامع انواع سنسورهای PLC + کاربرد

سنسورهای PLC: چشم‌های سیستم‌های اتوماسیون صنعتی

در دنیای اتوماسیون صنعتی مدرن، سنسورهای PLC نقشی حیاتی و بی‌بدیل ایفا می‌کنند. این سنسورها همانند چشم‌ها، گوش‌ها و حواس لامسه یک سیستم PLC عمل می‌کنند، اطلاعات حیاتی را از محیط فرآیند جمع‌آوری کرده و به PLC ارسال می‌کنند تا بر اساس آن‌ها، تصمیمات کنترلی هوشمندانه اتخاذ شود. انتخاب صحیح انواع سنسورهای PLC نه‌تنها بر دقت و قابلیت اطمینان سیستم تأثیر مستقیم دارد، بلکه می‌تواند بهره‌وری را افزایش و هزینه‌های تعمیر و نگهداری را کاهش دهد. این مقاله کامل ترین راهنمای انواع سنسورهای پرکاربرد PLC در صنعت است. دوره های آموزش برق صنعتی موسسه فنی سازان، با تمرکز بر کار عملی با انواع سنسورها، PLC‌های روز دنیا (Siemens, Allen Bradley) و SCADA/HMI، شما را به یک متخصص حرفه‌ای تبدیل می‌کند. پشتیبانی فنی، کارگاه‌های مجهز و گواهینامه‌های معتبر ما، تضمین کننده موفقیت شما در بازار کار پویای اتوماسیون است.

چرا شناخت انواع سنسورهای PLC حیاتی است؟

• هوشمندی سیستم: امکان اتوماسیون فرآیندهای پیچیده و واکنش به شرایط متغیر.

• دقت و کیفیت: کنترل دقیق پارامترها (موقعیت، دما، فشار، سطح و …) برای تضمین کیفیت محصول.

• ایمنی: تشخیص حضور، موقعیت ناایمن، نشتی‌ها و شرایط خطرناک برای حفاظت از پرسنل و تجهیزات.

• بهره‌وری: افزایش سرعت تولید، کاهش ضایعات و بهینه‌سازی مصرف انرژی.

• عیب‌یابی آسان: تشخیص سریع منشاء مشکلات در خط تولید.

برای اطلاع از شرایط ثبتنام دوره آموزش plc صنعتی میتوانید با مشاوران فنی سازان در ارتباط باشید

مقاله انواع نقشه های برق صنعتی را مطالعه کنید

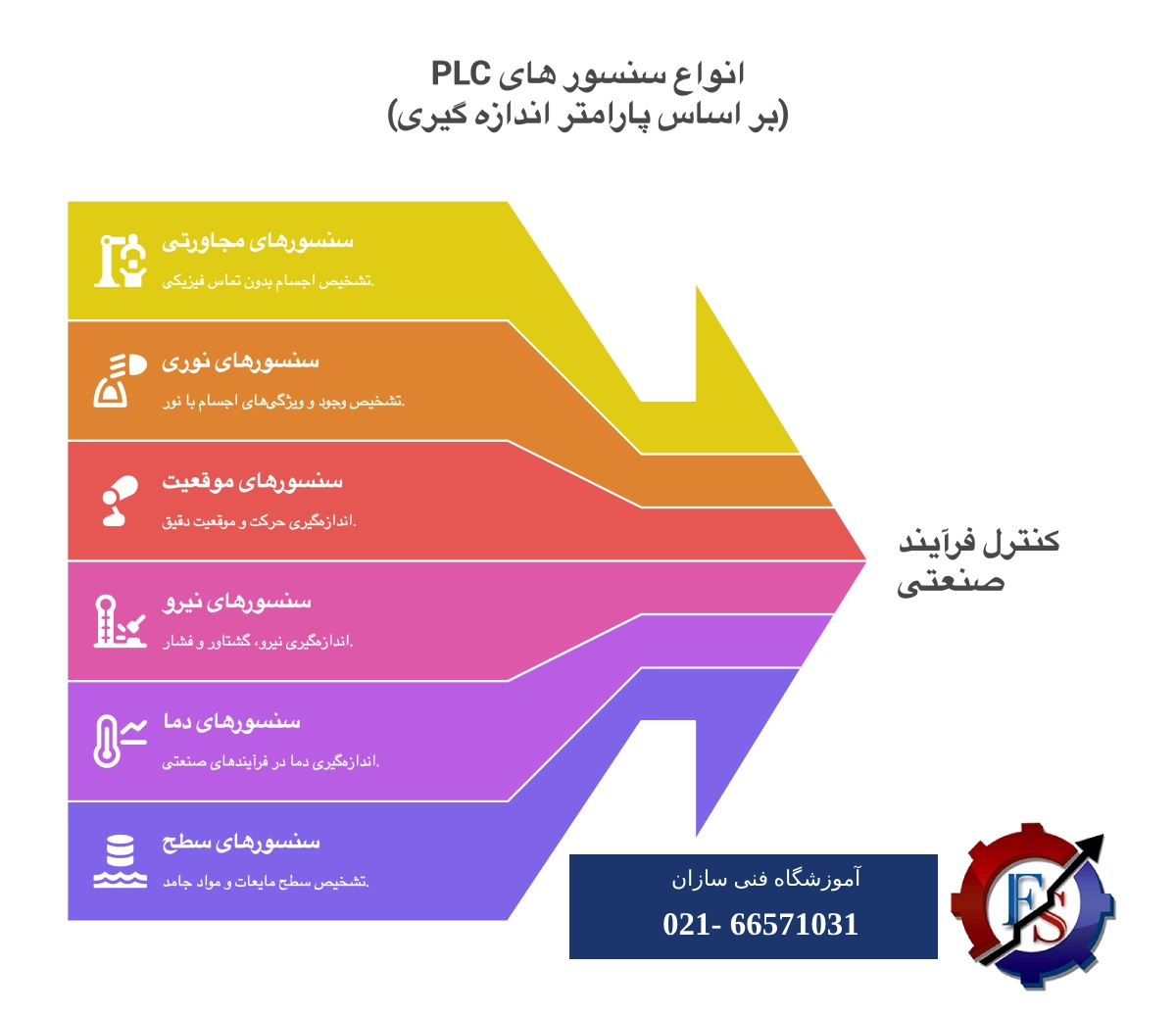

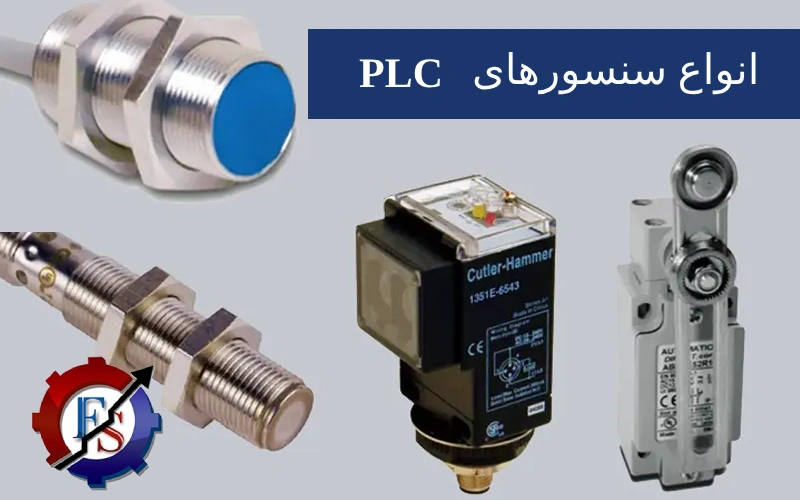

دسته‌بندی اصلی انواع سنسورهای PLC (بر اساس پارامتر اندازه‌گیری):

1. سنسورهای مجاورتی (Proximity Sensors)

• کاربرد: تشخیص وجود یا عدم وجود، فاصله و موقعیت اجسام بدون تماس فیزیکی. بسیار پرکاربرد در خطوط مونتاژ، شمارش قطعات، تعیین موقعیت سیلندرها و…

• انواع اصلی:

  • سنسور القایی (Inductive): فقط فلزات را تشخیص می‌دهد. مقاوم، قابل اعتماد و ارزان. انواع: NPN, PNP, NO, NC.

  • سنسور خازنی (Capacitive): تقریباً همه مواد (فلز، پلاستیک، چوب، مایع، پودر) را تشخیص می‌دهد. ایده‌آل برای تشخیص سطح مایعات در تانک‌ها یا وجود مواد غیرفلزی.

  • سنسور مغناطیسی (Magnetic / Reed Switch): تشخیص میدان مغناطیسی، معمولاً برای تعیین موقعیت سیلندرهای پنوماتیک (همراه با آهنربا) استفاده می‌شود. ساده و ارزان.

  • سنسور اولتراسونیک (Ultrasonic): تشخیص فاصله و وجود اجسام از هر جنسی با استفاده از امواج صوتی. مناسب برای تشخیص سطح مواد فله، فاصله‌یابی و وجود اشیاء در فواصل نسبتاً دور.

2. سنسورهای نوری (Photoelectric Sensors)

• کاربرد: تشخیص وجود، فاصله، رنگ، شفافیت و تمایز بین سطوح اجسام با استفاده از نور. انعطاف‌پذیر و پرکاربرد در تقریباً همه صنایع.

• انواع اصلی (بر اساس روش عملکرد):

  • سنسور Through-Beam (مستقیم): فرستنده و گیرنده جداگانه. بالاترین دامنه تشخیص و قابلیت اطمینان. مناسب برای محیط‌های سخت و فواصل طولانی.

  • سنسور Retroreflective (انعکاسی): فرستنده و گیرنده در یک واحد، نیاز به رفلکتور (بازتابنده). تشخیص اجسام مات بین سنسور و رفلکتور. نصب ساده‌تر.

  • سنسور Diffuse (انعکاس از سطح جسم): فرستنده و گیرنده در یک واحد، نور منعکس شده از خود جسم تشخیص داده می‌شود. مناسب برای تشخیص اجسام در فاصله نزدیک، بدون نیاز به رفلکتور. حساس به رنگ و جنس سطح.

  • سنسورهای رنگ (Color Sensors): تشخیص تفاوت رنگ‌ها بر اساس بازتاب طیف‌های نوری.

  • سنسورهای شفافیت (Luminescence Sensors): تشخیص مواد شفاف (شیشه، پلاستیک) یا تشخیص وجود برچسب.

  • سنسورهای فایبر نوری (Fiber Optic): استفاده از فیبر نوری برای هدویت نور به نقاط صعب‌العبور، داغ یا دارای فضای محدود. سر سنسور کوچک و انعطاف‌پذیر.

3. سنسورهای موقعیت و جابجایی (Position & Displacement Sensors)

• کاربرد: اندازه‌گیری میزان حرکت خطی یا چرخشی، تعیین موقعیت دقیق و سرعت. حیاتی در کنترل سروو موتورها، موقعیت‌یابی ربات‌ها، اندازه‌گیری ضخامت و…

• انواع اصلی:

  • پتانسیومتر (Potentiometer): ساده و ارزان، خروجی آنالوگ مقاومتی. برای دقت‌های متوسط و حرکت‌های چرخشی یا خطی محدود.

  • انکودر (Encoder):

    • انکودر افزایشی (Incremental): اندازه‌گیری سرعت و جهت چرخش. پالس‌های مربعی A, B و Z (صفر) تولید می‌کند. نیاز به شمارنده در PLC.

    • انکودر مطلق (Absolute): تشخیص موقعیت زاویه‌ای دقیق حتی پس از قطع برق. هر موقعیت کد باینری منحصربفرد دارد. گران‌تر.

  • سنسور LVDT (Linear Variable Differential Transformer): دقت بسیار بالا در اندازه‌گیری جابجایی خطی. خروجی آنالوگ. برای کاربردهای حساس آزمایشگاهی و صنعتی.

  • سنسور اثر هال (Hall Effect Sensor): تشخیص حرکت خطی یا چرخشی با استفاده از میدان مغناطیسی. بدون تماس، با دوام بالا. در موتورها و سیستم‌های سرعت‌سنجی رایج.

4. سنسورهای نیرو، گشتاور و فشار (Force, Torque & Pressure Sensors)

• کاربرد: اندازه‌گیری فشار (گاز، مایع)، نیرو (کششی، فشاری) و گشتاور (پیچشی). در تست‌های کیفی، کنترل فرآیندهای پرسی، نظارت بر عملکرد موتورها و…

• انواع اصلی:

  • سنسور فشار (Pressure Transducer/Transmitter): تبدیل فشار به سیگنال الکتریکی (معمولاً آنالوگ 4-20mA یا 0-10V). انواع: گیج (نسبت به اتمسفر)، مطلق، تفاضلی.

  • سنسور نیرو (Load Cell): معمولاً بر اساس کرنش‌سنج (Strain Gauge). نیرو را به سیگنال الکتریکی متناسب تبدیل می‌کند. در ترازوهای صنعتی و ماشین‌های تست.

  • سنسور گشتاور (Torque Sensor): اندازه‌گیری گشتاور پیچشی روی شفت. برای تست موتورها، کنترل گشتاور در ابزارهای بستن پیچ.

5. سنسورهای دما (Temperature Sensors)

• کاربرد: اندازه‌گیری دما در نقاط مختلف فرآیند (کوره‌ها، مخازن، ماشین‌آلات). برای کنترل حرارت، جلوگیری از اورهیت و نظارت بر فرآیندهای شیمیایی.

• انواع اصلی:

  • ترموکوپل (Thermocouple): گستره دمایی بسیار وسیع (تا 2000+°C)، قیمت مناسب، پاسخ سریع. نیاز به جبران سازی اتصال سرد (Cold Junction Compensation – CJC).

  • RTD (Resistance Temperature Detector): دقت و پایداری بسیار بالا (معمولاً Pt100). گستره دمایی محدودتر از ترموکوپل (حدود -200°C تا +800°C). قیمت بالاتر.

  • ترمیستور (Thermistor): حساسیت بالا در محدوده دمایی کوچک. معمولاً برای اندازه‌گیری دمای محیط یا محافظت از اورهیت تجهیزات استفاده می‌شود. دو نوع اصلی: NTC (مقاومت با دما کاهش می‌یابد) و PTC (مقاومت با دما افزایش می‌یابد).

  • سنسورهای دمای نیمه‌هادی (IC Sensors): (مثل LM35, DS18B20): خطی‌سازی شده، خروجی ولتاژ یا دیجیتال (مثلاً 1-Wire). ساده برای اتصال به PLC. محدوده دمایی متوسط.

6. سنسورهای سطح (Level Sensors)

• کاربرد: تشخیص یا اندازه‌گیری سطح مایعات یا مواد جامد فله (پودر، گرانول) در مخازن، سیلوها و هاپرها.

• انواع اصلی:

  • سنسور سطح تماسی:

    • شناور (Float Switch): ساده و ارزان. تشخیص سطح نقطه‌ای (پر/خالی).

    • خازنی (Capacitance): تشخیص سطح نقطه‌ای یا پیوسته (با پراب بلند).

    • هدایت (Conductivity): برای مایعات رسانا. تشخیص نقطه‌ای سطح.

  • سنسور سطح غیرتماسی:

    • اولتراسونیک (Ultrasonic): اندازه‌گیری پیوسته سطح از بالای مخزن.

    • راداری (Radar): عملکرد عالی در شرایط مه، غبار یا بخار. انواع: Guided Wave (تماسی) و Non-Contact.

    • نوری (Optical): تشخیص سطح نقطه‌ای، مناسب برای مایعات شفاف.

  • سنسور فشار تفاضلی (Differential Pressure – DP): تبدیل اختلاف فشار به سطح (برای مخازن باز یا تحت فشار).

7. سنسورهای جریان و ولتاژ (Current & Voltage Sensors)

• کاربرد: نظارت بر جریان مصرفی موتورها، بارهای الکتریکی و تشخیص اضافه بار یا اتصال کوتاه. اندازه‌گیری ولتاژ مدارهای قدرت.

• انواع اصلی:

  • ترانسفورماتور جریان (CT – Current Transformer): ایزوله‌سازی گالوانیک، دقت بالا. برای جریان‌های متناوب (AC).

  • سنسور اثر هال (Hall Effect) برای جریان DC/AC: اندازه‌گیری جریان‌های مستقیم و متناوب بدون قطع هادی. خروجی ولتاژ متناسب.

  • شنت (Shunt Resistor): افت ولتاژ روی یک مقاومت دقیق متناسب با جریان. برای جریان‌های DC و AC فرکانس پایین. نیاز به ایزوله‌سازی.

  • سنسورهای ولتاژ (Voltage Transducer): تبدیل ولتاژ AC/DC بالا به سیگنال آنالوگ استاندارد کم‌ولتاژ.

جدول مقایسه‌ای کلیدی انواع سنسورهای PLC:

نکات طلایی برای انتخاب و استفاده بهینه از سنسورهای PLC:

1. نیاز فرآیند: دقیقاً مشخص کنید چه پارامتری (وجود، موقعیت، دما، فشار، …) و با چه دقتی باید اندازه‌گیری شود.

2. محیط عملیاتی: دما، رطوبت، گردوغبار، مواد شیمیایی، لرزش، میدان‌های الکترومغناطیسی قوی؟ سنسور باید مناسب شرایط باشد (درجه حفاظت IP).

3. فاصله تشخیص: حداکثر و حداقل فاصله مورد نیاز بین سنسور و شیء هدف.

4. جنس و ویژگی‌های هدف: فلز، غیرفلز، شفاف، مات، رنگ، اندازه؟ (تأثیر مستقیم بر انتخاب نوع سنسور).

5. سرعت پاسخگویی: سنسور باید سریع‌تر از تغییرات فرآیند باشد.

6. نوع خروجی: دیجیتال (NPN/PNP, NO/NC) یا آنالوگ (0-10V, 4-20mA)؟ منطبق با کارت ورودی PLC.

7. منبع تغذیه: ولتاژ کاری سنسور (معمولاً 10-30V DC) و مصرف جریان.

8. نحوه نصب: فضای فیزیکی، روش نصب (فلنجی، رزوه‌ای، …).

9. نگهداری: دسترسی برای تمیزکاری و کالیبراسیون (در صورت نیاز).

10. هزینه: در نظر گرفتن کل هزینه‌های مالکیت (خرید، نصب، نگهداری).

اتصال سنسورها به PLC:

• ورودی‌های دیجیتال (DI): برای سنسورهای با خروجی دوحالته (ON/OFF) مانند سنسورهای مجاورتی، نوری ساده، میکروسوئیچ. اتصال NPN (Sinking) یا PNP (Sourcing) بسیار مهم است.

• ورودی‌های آنالوگ (AI): برای سنسورهای با خروجی پیوسته (ولتاژ یا جریان) مانند سنسورهای دما، فشار، جریان، موقعیت آنالوگ. دقت ADC کارت PLC مهم است.

• ورودی‌های پالسی/سرعتی: برای انکودرهای افزایشی (شمارش پالس).

• اتصالات Fieldbus/Industrial Ethernet: سنسورهای هوشمند مدرن (IO-Link، Profinet، EtherNet/IP) که امکان انتقال داده‌های دیجیتال، پارامترسازی و تشخیص خطا را فراهم می‌کنند.

روندهای آینده در سنسورهای PLC:

• هوشمندسازی (Smart Sensors): سنسورهای دارای قابلیت پردازش داخلی، تشخیص خطا، ارتباط دیجیتال و پیکربندی آسان (مثل سنسورهای IO-Link).

• یکپارچه‌سازی بی‌سیم: حذف کابل‌های سیگنال برای نصب در نقاط صعب‌العبور.

• بینایی ماشین (Machine Vision): دوربین‌های هوشمند به عنوان سنسورهای پیچیده برای بازرسی، شناسایی و اندازه‌گیری دقیق.

• سنسورهای چندپارامتری: اندازه‌گیری همزمان چندین پارامتر (مثلاً دما و فشار).

• پیش‌بینی وضعیت (Predictive Maintenance): سنسورهای لرزش، دما و صوت برای تحلیل وضعیت تجهیزات و پیش‌بینی خرابی.

سوالات متداول درباره سنسورهای PLC:

• تفاوت خروجی NPN و PNP در سنسورهای دیجیتال چیست؟

  • NPN (Sinking): وقتی سنسور فعال می‌شود، خروجی آن به منفی (0V) متصل می‌شود. ورودی DI در PLC باید منبع جریان (Source) باشد (معمولاً به +24V متصل باشد).

  • PNP (Sourcing): وقتی سنسور فعال می‌شود، خروجی آن به مثبت (+24V) متصل می‌شود. ورودی DI در PLC باید مصرف کننده جریان (Sink) باشد (معمولاً به 0V متصل باشد).

  • انتخاب اشتباه باعث عدم عملکرد سنسور می‌شود!



• چگونه سنسور القایی را برای تشخیص فلزات مختلف تنظیم کنم؟

  • اکثر سنسورهای القایی دارای پتانسیومتر تنظیم حساسیت هستند. سنسور را در فاصله نصب نهایی، روبروی فلز هدف قرار دهید و حساسیت را تا جایی افزایش دهید که فقط به فلز مورد نظر واکنش نشان دهد (و به فلزات مجاور یا زمینه واکنش ندهد). به دیتاشیت سنسور مراجعه کنید.

• چرا سنسور نوری من در محیط پر گردوغبار به درستی کار نمی‌کند؟

  • گردوغبار می‌تواند لنز سنسور را بپوشاند یا پرتو نور را تضعیف/منحرف کند. راه‌حل‌ها:

    • استفاده از سنسورهای اولتراسونیک (کمتر تحت تأثیر گردوغبار).

    • انتخاب سنسور با درجه حفاظت IP بالا (مثلاً IP67).

    • نصب محافظ فیزیکی برای لنز (با احتیاط برای جلوگیری از تداخل).

    • افزایش توان فرستنده (در صورت امکان).

    • تمیزکاری دوره‌ای لنزها.

• مزیت اصلی سنسورهای IO-Link چیست؟

  • ساده‌سازی سیم‌کشی: انتقال داده، پارامترها و تشخیص خطا روی یک کابل ۳ سیمه استاندارد.

  • پارامترسازی آسان: امکان تغییر پارامترهای سنسور (مثلاً حساسیت، زمان تاخیر) از طریق PLC یا نرم‌افزار، بدون نیاز به تنظیم دستی.

  • تشخیص خطای پیشرفته: ارسال اطلاعات وضعیت سنسور (دما، ولتاژ، سلامت) به PLC.

  • انعطاف‌پذیری: امکان اتصال سنسورهای آنالوگ به ورودی‌های دیجیتال PLC (از طریق مبدل داخلی IO-Link).

• برای اندازه‌گیری دقیق موقعیت یک محور خطی، چه سنسوری مناسب‌تر است؟

  • انکودر خطی مطلق: بالاترین دقت و موقعیت مطلق.

  • LVDT: دقت بسیار بالا، مناسب برای جابجایی‌های کوتاه.

  • پتانسیومتر خطی: برای دقت‌های متوسط و هزینه کمتر.

  • سنسور اولتراسونیک یا لیزری: برای جابجایی‌های طولانی‌تر به صورت غیرتماسی.

جمع‌بندی: چشم‌باز کنید و سنسور مناسب انتخاب کنید!

انتخاب و استفاده صحیح از انواع سنسورهای PLC، یکی از ارکان اصلی طراحی و پیاده‌سازی سیستم‌های اتوماسیون صنعتی قابل اعتماد، دقیق و کارآمد است. درک عمیق اصول عملکرد، مزایا، محدودیت‌ها و کاربردهای هر نوع سنسور، به شما این توانایی را می‌دهد که بهترین و مقرون‌به‌صرفه‌ترین گزینه را برای نیاز خاص فرآیند خود انتخاب کنید. با پیشرفت فناوری، سنسورهای هوشمندتر، دقیق‌تر و متصل‌تر (مانند IO-Link) آینده‌ی اتوماسیون را شکل خواهند داد.
