مدار فرمان ستاره مثلث

راه اندازی مدار فرمان ستاره مثلث

پیوند بسیار محکمی در میان بسیاری از صنعت ها و موتورهای الکتریکی وجود دارد و تقریبا بسیاری از صنایع وابسته به موتورهای الکتریکی هستند. برخی از موتورهای الکتریکی مانند نمونه های سه فاز و القایی از اهمیت بیشتری برخوردار می باشند. به دلیل ساختار این دسته از موتورها هنگام راه اندازی نیاز به رعایت نکات و جزئیات گوناگونی خواهد بود. در واقع راه اندازی صحیح و اصولی موتورهای الکتریکی القایی موضوعی بوده که اهمیت زیادی دارد. با این حال اکثریت صنایع برای سربندی موتورهای القایی و سه فاز به سراغ مدار فرمان ستاره مثلث می روند. این مدار فرمان جزو متداول ترین روش های سربندی موتورهای القایی شناخته می شود.

در سال های گذشته ارتباطات زیادی میان مدار فرمان ستاره مثلث و موتورهای القایی شکل گرفته است. در واقع سربندی اصلی موتورهای الکتریکی طبق این مدار انجام شده و از همین طریق می توان دریافت که اهمیت آن روز به روز بیشتر می شود. بدین جهت نیز افراد زیادی وارد عرصه یادگیری مدار فرمان ستاره مثلث می شوند تا بتوانند در این حوزه از آموزش های لازم بهره مند شده و به کسب درآمد بپردازند. در ادامه بیشتر به مدار ستاره مثلث و اهمیت آن خواهیم پرداخت.

مدار فرمان ستاره مثلث چیست؟

هنگامی که توان موتور القایی بیش از 10 اسب باشد یا  موتور نیازمند گشتاور پایین باشد، بهترین روش سربندی، استفاده از مدار فرمان ستاره مثلث خواهد بود. در واقع صنایع گوناگون در برخی از شرایط نیازمند تجهیز دستگاه هایی هستند که از موتوری با گشتاور پایین برخوردار باشد. در چنین حالتی بهترین انتخاب برای تمامی افراد این مدار است که می تواند بازدهی مطلوبی را به شما ارائه کند. با استفاده از مدار فرمان ستاره مثلث، گشتاور استارت موتور و همچنین جریان راه اندازی این سیستم به شکل قابل توجهی کاهش پیدا خواهد کرد.

پیشنهاد ویژه: آموزش برق ساختمان مخصوص ورود به بازار کار

تبدیل وضعیت از ستاره به مثلث

هنگامی که موتورهای القایی از طریق مدار فرمان ستاره مثلث راه اندازی می شوند، موتور با استفاده از روش ستاره به شبکه اتصال خواهد یافت. در ادامه این پروسه، بار مشخصی بر روی آن اعمال می گردد که طبق این بار طی یک بازه چند ثانیه ای، حالت ستاره به مثلث تبدیل خواهد. توجه داشته باشید که برای پروسه انتقال ظرفیت ستاره به مثلث توسط موتور القایی، از 3 کنتاکتور و 1 تایمر استفاده می شود. در ادامه بیشتر با نحوه عملکرد موتورهای القایی که مجهز به مدار ستاره مثلث هستند، آشنا خواهیم شد.

نحوه عملکرد سربندی با مدار فرمان ستاره مثلث چگونه خواهد بود؟

مسئله بعدی که در رابطه با سربندی مدار فرمان ستاره مثلث باید به بررسی آن بپردازیم، نحوه عملکرد این سیستم می باشد. هنگامی که موتورهای القایی یا سه فاز راه اندازی می شوند، تا چندین ثانیه کلاف های مربوط به موتور همانند ستاره بسته خواهند شد. پس از این که موتور بیش از دو سوم سرعت موردنیاز خود را به دست می آورد، سربندی انجام شده از حالت ستاره ای تبدیل به حالت مثلثی می شود.

علت تغییر وضعیت از حالت ستاره ای به حالت مثلثی ناشی از افزایش گشتاور موتور و همچنین بیشتر شدن جریان آن می باشد. جریان راه اندازی شده در حالت مثلثی بسیار بیشتر می باشد و همین موضوع باعث شده تا سربندی موتورها به وسیله مدار فرمان ستاره مثلث رواج زیادی داشته باشد. توجه داشته باشید که وضعیت ستاره در هنگام شروع به کار موتور منجر به کاهش 30 درصدی جریان راه اندازی می شود. در ادامه برای برخورداری از حداکثر گشتاور، این حالت تبدیل مثلث می شود.

اهمیت مدار ستاره مثلث در موتور سه فاز

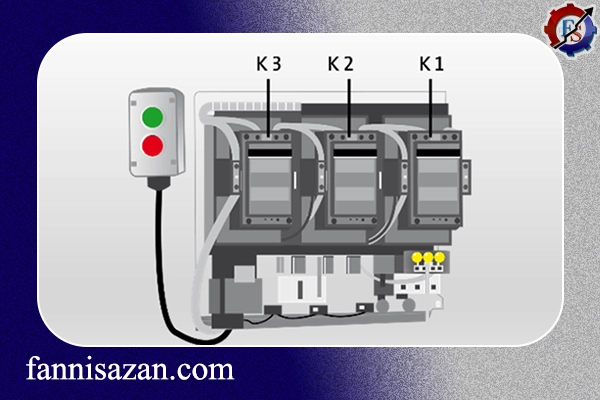

وظایف دیگر اجزا در مدار فرمان ستاره مثلث چیست؟

یکی از مسائل حساس و بسیار مهم در رابطه با سربندی مدار فرمان ستاره مثلث، وظایف دیگر اجزا است. اشاره داشتیم که در این مدار از سه کنتاکتور و یک تایمر استفاده می گردد. علاوه بر موارد فوق اجزای دیگری به نام فیوز و کلید نیز مورد استفاده قرار می گیرند. در هنگام فعالیت موتورهای القایی، دو کنتاکتور با نام دائم یا همان مثلث به فعالیت می پردازند. کنتاکتور دیگر هنگامی وارد مدار خواهد شد که وضعیت مدار به شکل ستاره باشد.

این موضوع باعث می شود تا جریان راه اندازی شده به میزان 33 درصد کاهش پیدا کند. توجه داشته باشید که اجزای مختلف در نحوه عملکرد موتورهای القایی که مجهز به سربندی مدار ستاره مثلث هستند، تاثیر زیادی را دارند.

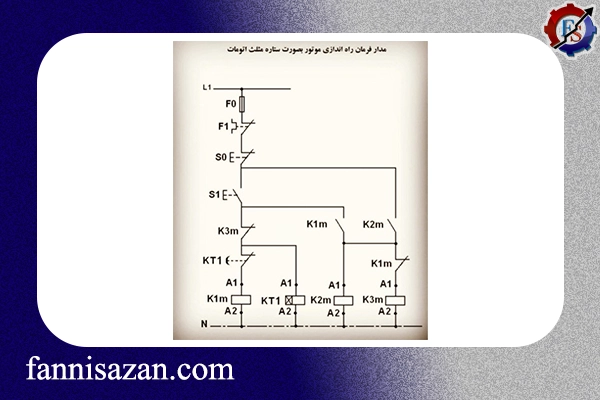

مزایا و معایب مدار ستاره مثلث اتوماتیک

مزایا و معایب استفاده از سربندی مدار فرمان ستاره مثلث

استفاده از سربندی مدار فرمان ستاره مثلث مزایا و معایب بسیاری را به همراه دارد که اطلاع از آن ها کمک زیادی را به شما خواهد کرد. در همین راستا قصد داریم تا در ادامه با هر یک از این مزایا و معایب به خوبی آشنا شویم. این موضوع در افزایش آگاهی ما نسبت به این موضوع تاثیر مستقیمی را دارد. مزایای سربندی به وسیله این مدار شامل:

• از اصلی ترین مزیت های سربندی به وسیله این روش می توان به کاهش جریان هجومی موتور القایی تا مقدار قابل توجهی در هنگام راه اندازی اولیه اشاره کرد.
• سربندی به وسیله مدار فرمان ستاره مثلث موجب می شود تا از افزایش جریان به شکل قابل توجهی جلوگیری شود.
• جلوگیری از خرابی دیگر قطعات جزو مزایای بسیار مهم استفاده از مدار ستاره مثلث در موتور القایی به شمار می رود.
• محافظت بسیار خوب از دستگاه های مختلفی همچون کامپیوتر و سرورها
• افت ولتاژ به شکل قابل توجه
• افزایش قابل توجه دما در آتش سوزی های الکتریکی
• قیمت بسیار مقرون به صرفه که نسبت به کارایی آن ارزش زیادی را دارد.

تمامی مزایای فوق تاثیر مستقیمی را در افزایش محبوبیت سربندی موتورهای القایی به وسیله روش مدار فرمان ستاره مثلث داشته اند. با این حال این روش معایبی را نیز به همراه دارد که دانش پژوهان این حوزه باید حتما با آن آشنا شوند. طبق بررسی های انجام شده، تنها یک ایراد قابل توجه در رابطه با این سیستم وجود دارد.

از آن جایی که میزان گشتاور راه اندازی در موتورهای القایی با این روش کاهش می یابد، نمی توان انتظار عملکرد مطلوب موتورهای القایی در حالت مثلثی با بارهای سنگین را داشت. در واقع بارهای سنگین کاربرد زیادی را در این سیستم ندارند و به همین دلیل این موضوع تنها ایراد راه اندازی موتور القایی با مدار ستاره مثلث به شمار می رود.

پیشنهاد ویژه: آموزش سیم پیچی مخصوص ورود به بازار کار

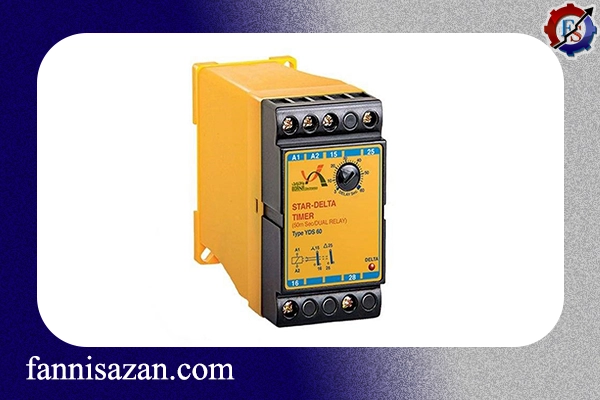

تبدیل وضعیت ستاره به مثلث با مدار اتومات

انواع مدار ستاره مثلث

در بررسی مدار فرمان ستاره مثلث با انواع گوناگونی از این مدار روبرو هستیم که همین مسئله باعث می شود تا دانش پژوهان نیاز به کسب اطلاعات زیادی را در این زمینه داشته باشند. در ادامه با برخی از انواع مدارهای ستاره مثلث آشنا خواهیم شد.

• مدار فرمان ستاره مثلث ساده :

• یا دستی به عنوان اولین نوع این مدار به شمار می رود. در این مدار شاهد سیستم بسیار پیچیده ای نیستیم. فرآیند قطع کنتاکتور ستاره و متصل کردن کنتاکتور مثلث در این مدار از طریق یک شستی انجام خواهد گرفت. با استفاده از یک شستی ساده می توان این پروسه را به راحتی انجام داد.

• مدار فرمان ستاره مثلث مدل اتوماتیک:



•  در مدار ستاره مثلث اتوماتیک، قطع کردن کنتاکتور ستاره و وصل کردن کنتاکتور مثلث تنها از طریق یک تیغه و تایمر انجام می گیرد. استفاده از تایمر باعث می شود تا جریان عبوری مسیر قطع و در پی آن کنتاکتور ستاره از حالت فعال خارج و کنتاکتور مثلث متصل شود. وظیفه تیغه در این پروسه قرارگیری در برابر مسیر جریان است تا هیچ موتوری به حالت ستاره وارد نشود.

• مدار فرمان ستاره مثلث چپگرد راستگرد:

• از جنبه مدار قدرت تغذیه کننده فرق چندانی را با دیگر انواع مدار ستاره مثلث ندارد. در این مدار از کنتاکتور دیگری به منظور تعویض دو فاز و همچنین تعویض چرخش موتور استفاده می گردد.

آموزش سیم پیچی موتور کولر بصورت تصویری را با کلیک روی نوشته بخوانید.

سخن پایانی

همان گونه که متوجه شدید، مدار فرمان ستاره مثلث از بهترین روش های راه اندازی برای موتورهای القایی محسوب می شود که بازدهی خوبی را دارد. این مدار از قیمت بسیار مناسبی بهره مند است که همین موضوع باعث شده تا کاربردهای زیادی را در شاخه های مختلف صنعت داشته باشد. تغییر در روش طراحی آن برابر با تغییر در کاربردهای این قطعه است. با این وجود باید بدانید که امروزه اکثریت صنایع وابسته به کاربری موردنظر خود به سربندی موتور می پردازند.
